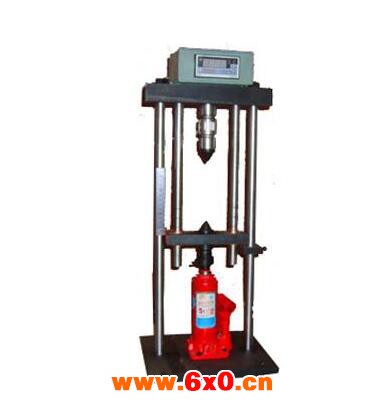

岩石点荷载仪是能轻便、快速地测定岩石的抗拉及抗压强度的一种仪器，由于采用尖顶及碎块加载，故岩石破坏的压力较常规压力机所具的压力小；而且试样无需加工规则试件，适合现场测定使用，便于进行低强度岩石的测定。
岩石点荷载仪全机采用了进口元器件设计、高精度压力传感器，岩石点荷载仪具有能采集记录瞬间压力、测试岩石的各项异性指数，数码显示岩石的瞬间点荷载强度，规避了在岩石点荷载试验中由机械压力表固有的线性误差及人眼视觉误差所造成的采样误差，特别是解决了瞬间破坏人眼反应节奏时差问题，实现了试验采样的实时性及准确性。
岩石点荷载仪采用便携式轻巧型结构，利于现场试验。同时该机上部采用精密导向装置，保证试验时上下压头无偏移，加载采用油压千斤顶。岩石点荷载仪还采用交直流两用，在没有220V的现场本机自身带有12V直流电，在保证冲电4小时以上的情况下，本机能连续工作12小时。
岩石点荷载仪的制作和养护：
1、砂浆试验用料可以从同一盘搅拌或同一车运送的砂浆中取出。施工中取样，应在使用地点的砂浆槽、砂浆运送车或搅拌机出料口，至少从三个不同部位采取。岩石点荷载仪所取试样的数量应多于试验用量的1~2倍。砂浆拌合物取样后，应尽快进行试验。现场取来的试样，在试验前应经人工再翻拌，以保证其质量均匀。
2、砂浆立方体抗压试件每组六块。其尺寸为70.7mm×70.7mm×70.7mm。试模用铸铁或钢制成。试模应具有足够的刚度、拆装方便。试模内表面应机械加工，其不平度为每100mm不超过0.05mm，组装后各相邻面的不垂直度不应超过±0.5度。岩石点荷载仪制作试件的捣棒为直径10mm，长350mm的钢棒，其端头应磨圆。
3、砂浆立方体抗压试块的制作
(1)将无底试模放在预先铺有吸水较好的纸的普通粘土砖上(砖的吸水率不小于10%，含水率不大于20%)，试模内壁事先涂刷薄层机油或脱模剂。
(2)放于砖上的湿纸，应用新闻纸(或其它未粘过胶凝材料的纸)。纸的大小要以能盖过砖的四边为准，砖的使用面要求平整，凡砖的四个垂直面粘过水泥或其它胶结材料后，不允许再使用。
(3)向试模内一次注满砂浆，用捣棒均匀地由外向里按螺旋方向捶插捣25次，为了防止低稠度砂浆插捣后，可能留下孔洞，允许用油灰刀沿模壁插数次。插捣完后砂浆应高出试模顶面6mm～8mm；当砂浆表面开始出现麻斑状态时(约15min～30min)将高出部分的砂浆沿试模顶面削去抹平。
4、试件养护
(1)试件制作后应在20±5℃温度环境下停置一昼夜(24h±2h)，当气温较低时，可适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。岩石点荷载仪试件拆模后，应在标准养护条件下继续养护至28天，然后进行试压。
性能特点：
点荷载强度试验是岩石类的一个指标，可测定试样的点荷载强度以及强度指标的各向异性，即不同点荷载强度中最大与最小值之比。
该点荷试验仪采用便携式轻巧型结构，上部采用精密导向装置，保证实验时上下压头不偏移。采用顶尖及碎块加载，故岩石破坏的压力较常规压力机所具的压力小，而且试样无需加工成规则试件，适用现场测定使用，便于进行低强度岩石的测定。
加载采用油压千斤顶，双指针压力表显示试验力值【数显式点荷载仪采用精密压力传感器及测力仪表读数】能快速的测定岩石的抗拉和抗压强度。这是一种具有方便、经济、迅速优点的简单的科学测试工具。
可用于：煤矿、质地、水工、交通、建筑等工程作力学性试验。
岩石点荷载仪是能轻便、快速地测定岩石的抗拉及抗压强度的一种仪器，由于采用尖顶及碎块加载，故岩石破坏的压力较常规压力机所具的压力小；而且试样无需加工规则试件，适合现场测定使用，便于进行低强度岩石的测定。
这是一种具有方便、经济、迅速优点的简单的科学测试工具，可用于煤矿、地质、水工、交通、建筑等工程作岩石力学性质试验。
