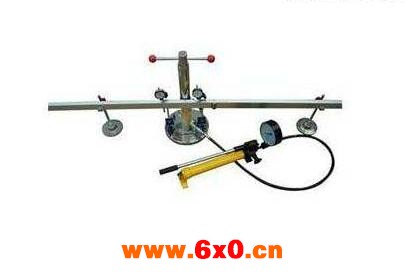

平板载荷测定仪由千斤顶油泵以及承载板等配件组合而成。
平板载荷测定仪注意事项:
使用平板载荷测定仪时,要认真阅读技术说明书,熟悉技术指标、工作性能、使用方法、注意事项,严格遵照仪器使用说明书的规定步骤进行操作。
初次使用平板载荷测定仪人员,必须在熟练人员指导下进行操作,熟练掌握后方可进行独立操作。
实验时使用的平板载荷测定仪,要布局合理,摆放整齐,便于操作,观察及记录等。
平板载荷测定仪维护保养
1、压力表应保持清洁,百分表不要随意扯拉或冲击,测杆部分不能粘上灰尘和油污,百分表,压力表不用时,要盖上塑料护盖,置于室内干燥处,以利防裂。防潮
2、油泵的液压油应定期补充,用10号机油,加油孔的位置在缸体的尾部,储油量为1升。
3、测试前,应将各紧固手轮拧紧,不得松动。
4、测试时,百分表的测杆应垂直于载荷板平面,直径要相同。
5、用作反力的载重车车轮离千斤顶中心距离应大于1米。
平板载荷测定仪使用方法:
将横梁用支座立柱固定好,以距地面250mm为宜,两个支座要放平,立柱要在同一直线上,横梁在两个支座上的高度要相同。
接好油泵,压力表高压油管,千斤顶。
再将两根外横梁分别插入内横梁,到位后拧紧旋钮。
把整个测桥横梁高度在支座立柱上,以距地面300mm为宜。
接好压力表和高压油管
平板载荷测定仪用途:
该仪器适用于粗、细粒土和土填压实后的路基、基等的地基系数的测试,也可以用于计算均匀地基土的变形模量。
