影像测量仪的常见故障分析

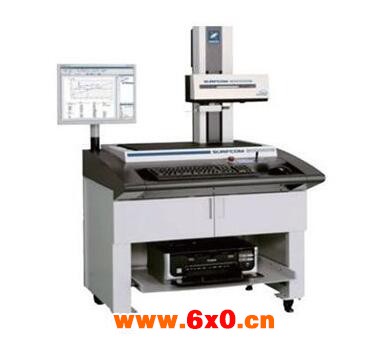

    影像测量仪是建立在CCD数位影像的基础上，依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。

    计算机在安装上专用控制与图形测量软件后，变成了具有软件灵魂的测量大脑，是整个设备的主体。



    它能快速读取光学尺的位移数值，通过建立在空间几何基础上的软件模块运算，瞬间得出所要的结果；并在屏幕上产生图形，供操作员进行图影对照，从而能够直观地分辨测量结果可能存在的偏差。

    常见故障及原因

    故障

    1)蓝屏；

    2)主机和光栅尺、数据转换盒接触不良造成无数据显示；

    3)透射、表面光源不亮；

    4)二次元打不开；

    5)全自动影像测量仪开机找不到原点或无法运动。

    原因

    由于返厂维修周期长，价格昂贵，最重要的是耽误了客户的正常的工作。造成问题出现的原因很多，但无外乎以下原因：

    1)操作软件文件丢失或CCD视频线接触不良；

    2)光栅尺或数据转换盒损坏；

    3)电源板损坏；

    4)影像测量仪软件操作系统崩溃。

    以上问题可能是只出现一个，也有可能几个问题一起出现。
