基于合信电子凸轮方案的自动码坯机

曾经，搬砖靠人，人累效率低

如今这个机器换人的时代

给大家介绍：

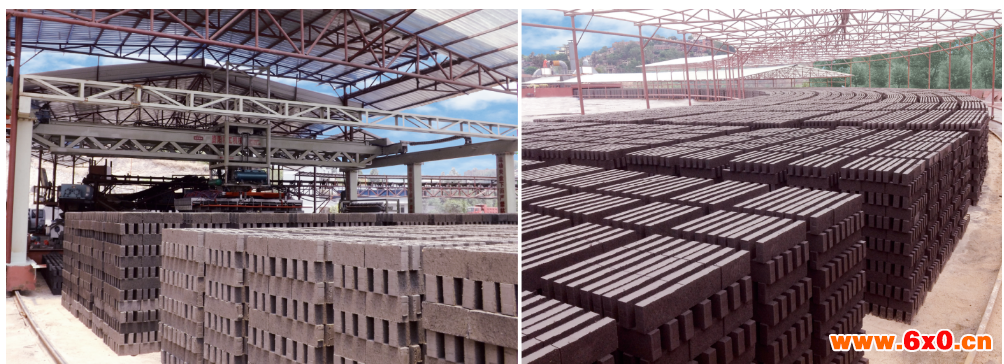

砖窑行业搬砖能手——自动码坯机

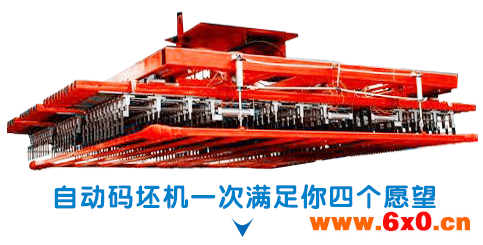

自动码坯机机型介绍

自动码坯机主要有专用切条机，切坯机，翻坯机、分坯机，夹坯机，行走系统，升降系统，旋转系统和PLC自动控制系统等组成。码坯机可以将湿坯、干坯放在相应的位置，码放方式灵活、快捷、对任何形式的窑型皆可应用。

码坯机工艺及控制要点

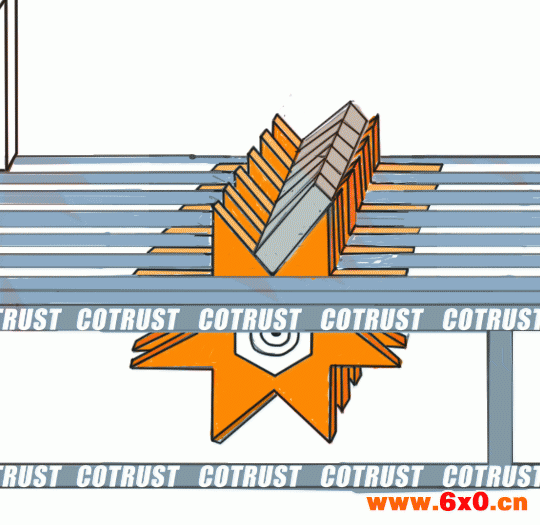

1、前端翻坯机翻转处理

2、通过编排伺服将砖坯编排好，让砖坯与砖坯间形成1-2mm的间隔，便于夹具夹紧。

3、编排好的砖坯传送至旋转装置下

4、夹具下降、夹紧、提升

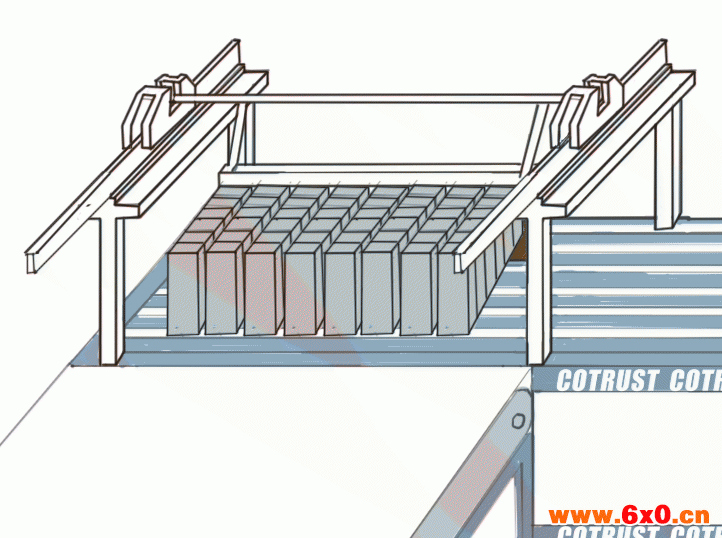

5、旋转装置行走时通过行走伺服控制摆臂弧形下降，直至到达对应位置停止，松开夹具回走。

6、完成码坯~！

控制要点

1. 编排的砖坯分离距离为1-2mm，要求伺服精准，稳定。

 2. 逻辑控制简单，电子凸轮平滑。

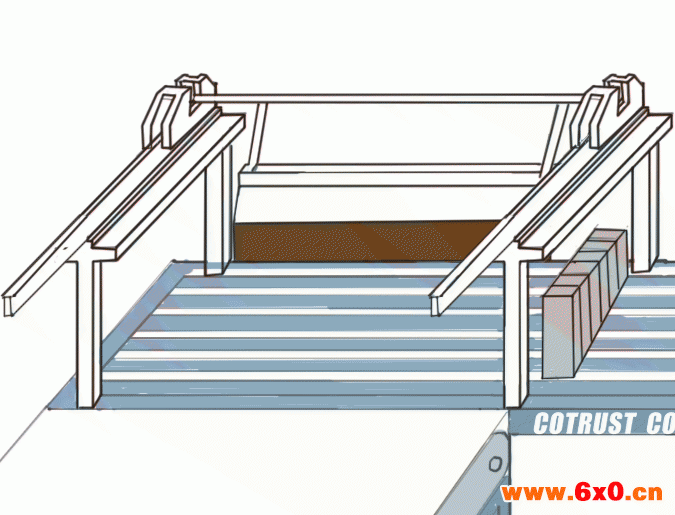

传统方案：直上直下

传统方案的提升装置，采用直上直下。装置机械机构过于庞大，占用较大空间。

合信方案

基于EtherCAT总线的电子凸轮

合信采用CTH300系列C37电子凸轮方案，减小提升装置的结构，小巧美观，高端大气。

合信采用H1A伺服及配套单机完成砖坯的精准编排、夹具的旋转与行走。

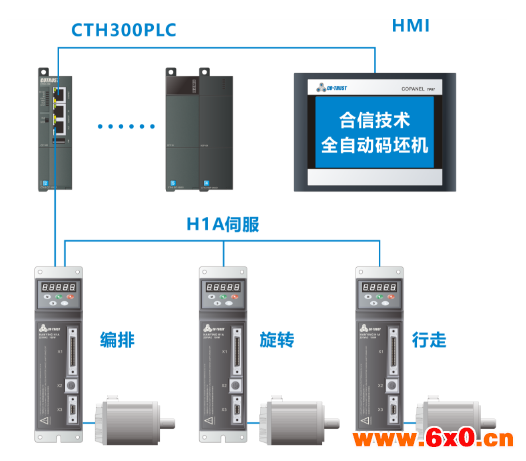

方案配置框图：

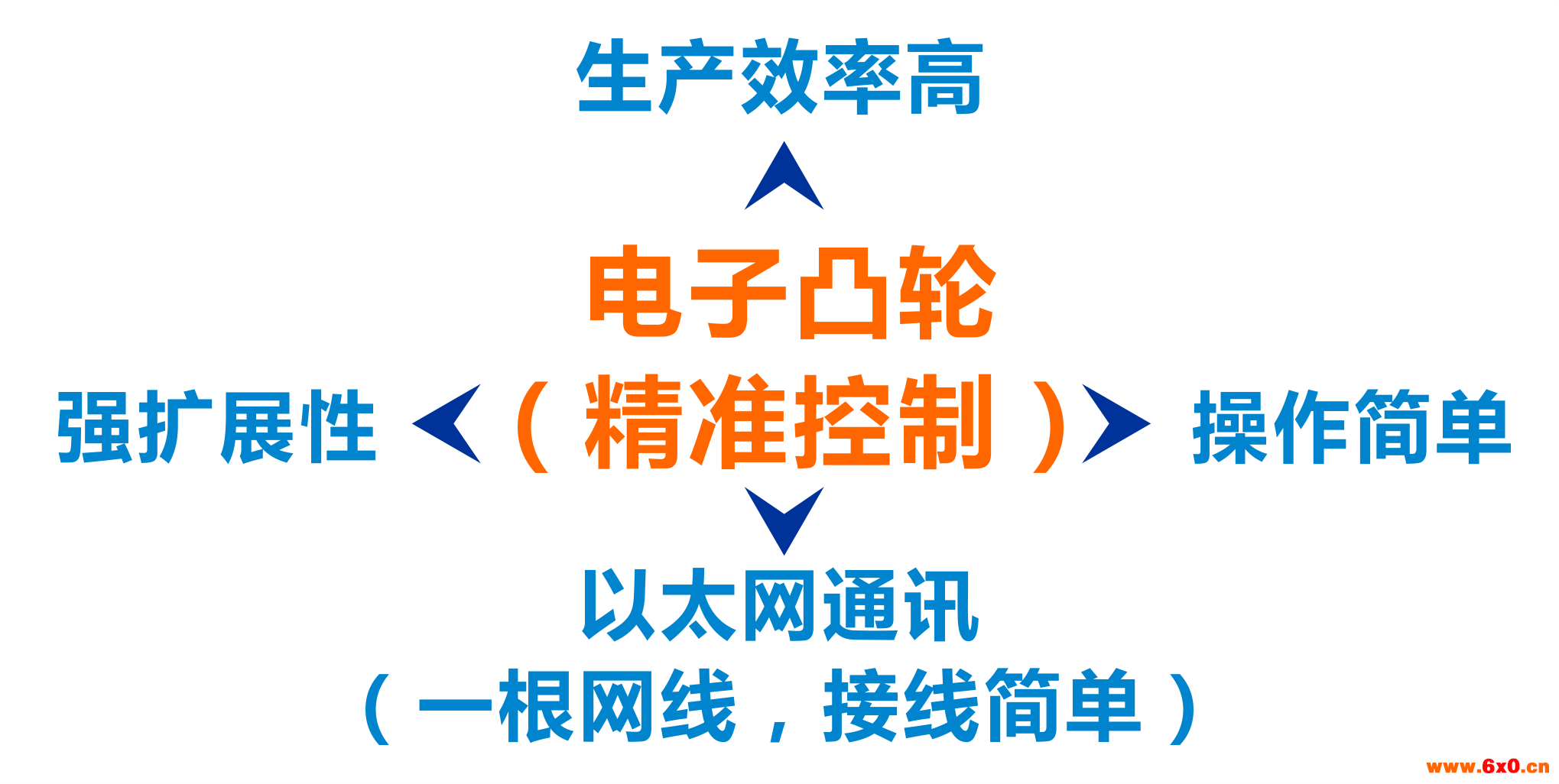

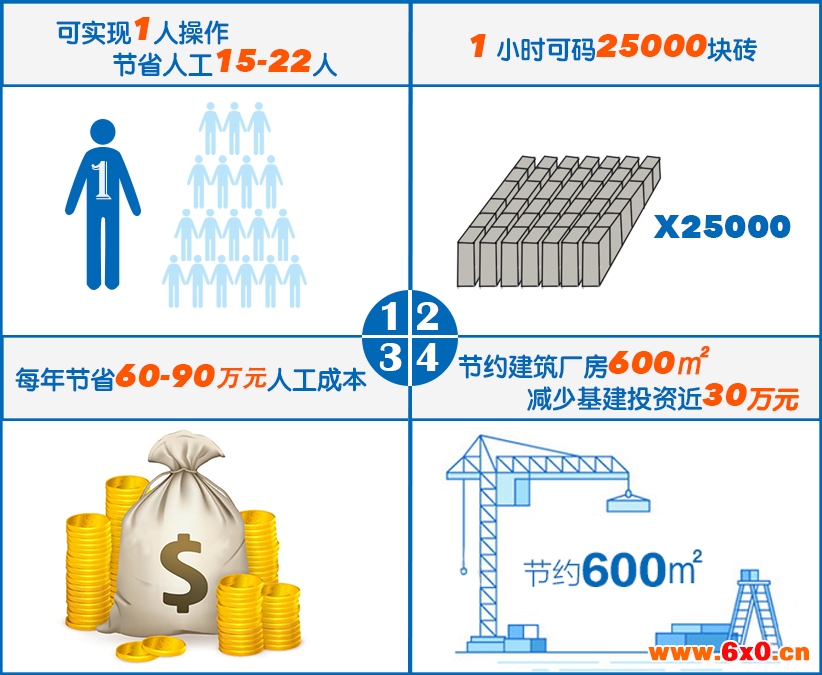

合信方案优势

自动码坯机机型介绍

整机操作合用合信PLC可编程序控制器实现自动控制，使动作可靠、安全性强，而且码坯形式多样。

码坯机适用于一次码烧工艺和二次码烧工艺，是规模化制砖自动化生产线上不可缺少的设备。
