焊接式喷嘴流量计的性能特点介绍

    焊接式喷嘴流量计与各种差压变送器配套使用，可测量各种流体的流量。

    配合调节仪还可以对流量进行调节。广泛应用于石油、化工、冶金、轻纺、水利、电力等部门。

    应用：

    1、液体：热水、冷水、化工液、轻体质油。

    2、气体：高炉煤气、焦炉煤气、各种单组分多组分气体。

    3、过热蒸汽、饱和蒸汽。

    4、压缩空气。

    5、天然气，火炬气，液化气。

    独特优势：

    1、结构简单，安装方便。

    2、喷嘴比孔板的压力损失小，要求直管段长度也短。

    3、无需实流校验，性能稳定。

    4、可耐高温高压、耐冲击。

    5、耐腐蚀性能比孔板好，寿命长。

    6、精度高、重复性好、流出系数稳定。

    7、圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。

    8、整体锻造加工技术，造价较高。

    性能指标：

    1、公称直径：20mm≤DN≤630mm；

    2、公称压力：PN≤32Mpa；

    3、工作温度：-50℃≤t≤550℃；

    4、雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤107；

    0.44≤β≤0.8时，20000≤ReD≤107；

    5、喉径比：0.30≤β≤0.80；

    6、精度：0.5级、1.0级、1.5级、2.0级；

    7、参照标准：GB/T2624-2006、JJG640-94；

    8、连接方式：法兰连接、焊接。

    安装及适用范围：

    1、可水平、垂直或倾斜安装，应保证管内充满液体；

    2、节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物；

    3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定；

    4、引压管路安装应符合标准规定的规范。

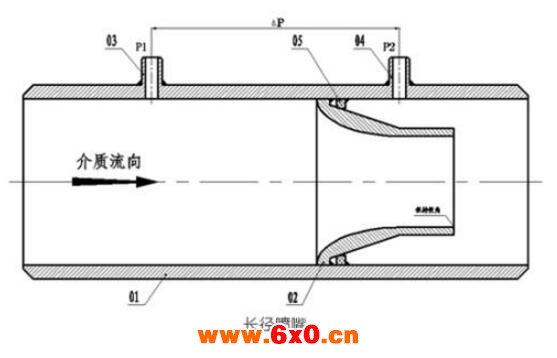

    喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成；

    其取压方式上游取压口采用角接取压，下游取压口可按角接取压设置，也可设置于较远下游处。喷嘴总长度
