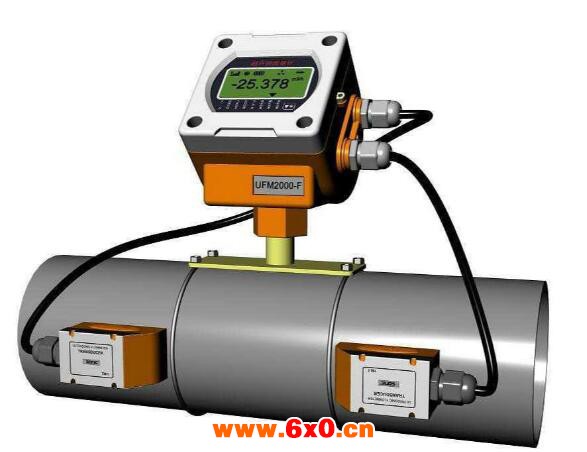

液体超声波流量计的参数特点

    液体超声波流量计它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。

    产品达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。

    特点：

    1、多种供电方式：单节3.6V锂电池可工作6年,采用两线制4-20mA，RS232、RS485输出式，无需电池也可正常工作;

    2、测量内容丰富：

    可循环显示累积流量、累积热量、瞬时流量、瞬时热量、供回水温度、当前温差、故障运行时间、工作状态、日期、时间等;

    3、防护等级高:

    防护等级可达到IP68，可浸入水下2米工作;

    4、结构坚固:

    测量管段采用精密铸造工艺，无泄漏，无压力损失和活动部件，十年免维护设计。

    5、人性化设计:

    磁性棒操作，内部双按键，操作方便；故障自诊断。

    6、 普通金属管道如：

    碳钢、不锈钢、铸铁、铜、铝等；

    7、 其他非金属管道如：

    PVC、PR、玻璃钢、水泥等管道。

    技术参数：

    工作电源：85-264VAC/24VDC可选

    流速范围：0-±32m /s(流速分辩率0.001m/s)

    测量周期:500m/s(每秒2次)

    显    示：背光型汉字液晶示器。可显示瞬时热量及正、负、净累积热量等

    操    作：4X4轻触键盘

    信号输入：3路4-20mA输入，2路三线制PT100铂电阻

    信号输出：

    1路隔离4-20mA或0-20mA输出；

    1路隔离型可编程OCT用于输出累积脉冲及各种报警信号；1路继电器可输出正、负、净累积及各种报警信号

    数据接口：隔离RS485输出

    通讯协议：MODBUS协议、MBUS协议、FUJI扩展协议，推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议

    其它功能：

    自动记忆前64日、前32个月、前2 年的累积流量和工作状态；

    自动记忆前16次上、断电时间和流量并可实现自动或手动补加；防护等级：IP65

    防爆等级：EXdIIBT4（防爆型）定制。

    液体超声波流量计安装：

    1、观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)

    2、确认管道内流体介质以及是否满管。

    3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)。

    4、确认管道使用年限，在使用10年左右的管道，即使是碳钢材质，zui好也采用插入式安装。

    5、前四步骤完成后可确认使用何种传感器安装。

    6、开始向表体输入参数以确定安装距离。

    7、非常重要：精确测量出安装距离。

    8、安装传感器，调试信号，做防水，归整好信号电缆，清理现场线头等废弃物，安装结束。
