碱水流量计安装环境的重要特点

    电磁流量计是应用电磁感应原理， 根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。

    碱水流量计安装环境的重要特点

    一、碱水流量计传感器(transducer)安装(ān zhuāng)环境的选择

    电磁流量(单位:立方米每秒)计传感器外壳防护等级一般是IP65（国际GB4208外壳防护等级——防尘防碰水级），其安装场所的选择(Select)请参阅第五章第五节。

    安装环境的主要要求是：

    （1）传感器(transducer)应安装在干燥通风的地方，避免潮湿、容易积水受淹的场所，还应尽量避免阳光直射和雨水直接淋浇。

    （2）应尽可能避免安装(ān zhuāng)在周围环境温度过高的地方。一体型结构的电磁流量计还受制于电子元器件环境温度，要低些。

    （3）安装(ān zhuāng)传感器的管道上应无较强的漏电流，应尽可能地远离有强电磁场的设备，如大机电、大变压器等，以免引起电磁场干扰；

    （4）安装(ān zhuāng)传感器的管道或地面不应有强烈的震动，特别是一体型仪表；

    （5）安装传感器的地点要考虑工作人员现场维修的空间。

    电磁流量计是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。

    二、电磁流量计转换器安装环境的选择

    转换器作为现场指示用的现场安装(ān zhuāng)仪表，它的安装场所一般应选择：

    周围环境温度在－10～45℃间；

    空气的相对湿度≤85％；

    安装地点无强烈震动；

    周围空气不含有腐蚀性气体；

    转换器应尽量安装(ān zhuāng)在室内。安装在室外时，还应采取防日晒雨淋的措施。

    三、碱水流量计正确选型：

    仪表的选型是仪表应用中非常重要的工作，据有关资料表明，仪表在实际应用中有2/3的故障(fault)是仪表的错误选型和错误的安装而造成的，特别注意。

    四、收集数据

    ①被测流体名称；

    ②*流量、最小流量；

    ③*工作压力；

    ④*温度（temperature)、*温度。

    被测流体必须具备一定的导电性，导电率≥5uS/cm。

    *流量和最小流量，必须符合下表中的数。（扩展流程范围0.1～15m/s）

    五、碱水流量计产品特点：

    １、测量不受流体密度、粘度、温度、压力(pressure)和电导率变化的影响；

    ２、测量管内无阻碍流动部件，无压损，直管段要求较低；

    ３、系列公称通径DN15～DN3000。传感器(transducer)衬里和电极材料有多种选择；

    ４、转换器采用新颖励磁方式，功耗低、零点稳定、*度高。流量范围度可达1500：1；

    ５、转换器可与传感器组成一体型或分离型；

    ６、转换器采用16位高性能(xìng néng)微处理器，2x16LCD显示，参数设定方便，编程可靠；

    ７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电

    流、脉冲、数字通讯、HART；

    ８、转换器采用表面安装(ān zhuāng)技术（SMT），具有自检和自诊断功能；

    六、碱水流量计防护等级

    按照国家标准GB4208-84和国际电工委员会标准IEC529-76关于外壳防护等级的标准为：

    IP65：防喷水型，允许水龙头从任何方向对传感器(transducer)喷水，喷水压力为30kPa，出水量为2.5L/s，距离为3m。

    IP68：潜水型，长期工作在水中。

    电磁流量计是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。

    电磁流量计是应用电磁感应原理， 根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。

    防护等级应根据实际情况来选择(Select)，传感器装在地面以下，经常受水淹的，应选用IP68，传感器安装在地面以上，应选用IP65。

    七、附加功能

    LDE型电磁流量计的基本型已带显示、输出4～20mA和0～1kHz报警等功能，可根据实际情况加选其他附加功能。

    分体安装：传感器(transducer)需安装在地面以下或其他原因，应选择分体安装方式。

    RS-485通讯需传感器和其他设备通讯，则需选用RS-485通讯功能。

    与国外其他同类产品相比：

    LDE型智能碱水流量计采用带背光宽温点阵型液晶显示器，所有显示都是中文，功能多而实用，特别方便使用者操作，减少不必要的麻烦和错误。

    交货快，成本低，维修方便。

    八、碱水流量计与国内其他同类产品相比：

    LDE型智能电磁流量计是我公司采用全智能化原理设计的，与原来国内一些企业生产的老式或假式智能化的电磁流量计在计量精度，功能，可靠性以及使用周期上有非常大区别。

    电磁流量(单位:立方米每秒)计的使用(use)寿命应该是在10-20年以上，所以我们在设计时就充分考虑厂到这一点;

    从传感器到转换器的每一个细节我们都非常仔细，从设计，选材，工艺，生产，测试等每一个环节我们都非常讲究，自行设计定制国内目前*的专用与电磁流量计的生产流水线，切实保证产品的长期质量。

    插入式电磁流量计由插入式电磁流量传感器（简称传感器）和电磁流量转换器（简称转换器）配套组成（简称流量计）。

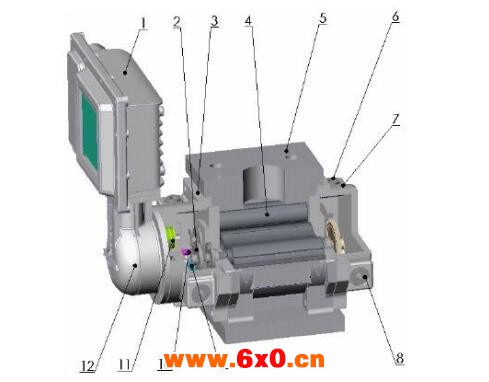

    电磁流量计结构电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

    是用来测量管道内各种导电液体体积（volume)流量的仪表。

    插入式电磁流量计用来测量自来水、钢铁、石油、化工、电力、工业、水利等部门的导电流体流量，亦可测量酸、碱、盐等腐蚀性导电液体。

    特点：

    1、耐腐蚀(释义:指腐烂、消失、侵蚀等)全不锈钢材质

    2、ABS全模具生产探头

    3、结构简单、牢固、无活动部件，使用寿命长：

    4、测量可靠，抗干扰能力强；

    5、体积小、重量轻、安装方便、维护量小；

    6、测量范围大，测量不受温度、密度、压力、粘度、导电率等变化的影响;

    7、压力损失为零；

    8、能够在不断流的情况下进行安装、拆卸，为用户的检修带来了方便。

    9、较一般电磁流量计的制造成本和安装费用低，特别适合大中径管道流量测量。

    九、选择电磁流量计所需要的参数：

    1、管道(Conduit)的口径

    2、被测介质的名称（一定要是导电的液体）

    3、被测介质的工作压力(pressure)

    4、被测介质的工作温度

    5、被测介质的工作流量(单位:立方米每秒)

    6、是否带输出及通讯

    十、碱水流量计对安装场所有以下要求：

    1测量混合相流体时，选择不会引起相分离的场所;测量双组分液体时，避免装在混合尚未均匀的下游;

    测量化学(Chemistry)反应管道时，要装在反应充分完成段的下游;尽量满足前后直管段分别不小于5D和2D;

    2易于实现传感器单独接地的场所;

    3尽可能避开周围环境有高浓度腐蚀性气体;

    4尽可能避免测量管内变成负压;

    5避免附近有大电机、大变压器等，以免引起电磁场干扰;

    6选择震动小的场所，特别对一体型仪表;

    7尽可能避免受阳光直照

    十一、碱水流量计的安装建议:

    碱水流量计的测量原理不依赖流量的特性（characteristic]），如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。

    如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：

    a.增加前后直管段的长度；

    b.采用一个流量(单位:立方米每秒)稳定器；

    c.减少测量点的截面。

    碱水流量计安装条件

    上游直管段＞10×DN

    下游直管段＞5×DN

    DN=传感器公称口径
