测斜仪分为便携式测斜仪和固定式测斜仪,便携式测斜仪分为便携式垂直测斜仪和便携式水平测斜仪,固定式分为单轴和双轴测斜仪,目前应用最广的是便携式测斜仪。
原理
测斜管通常安装在穿过不稳定土层至下部稳定地层的垂直钻孔内。使用数字垂直活动测斜仪探头,控制电缆,滑轮装置和读数仪来观测测斜管的变形。
第一次观测可以建立起测斜管位移的初始断面。其后的观测会显示当地面发生运动时断面位移的变化。

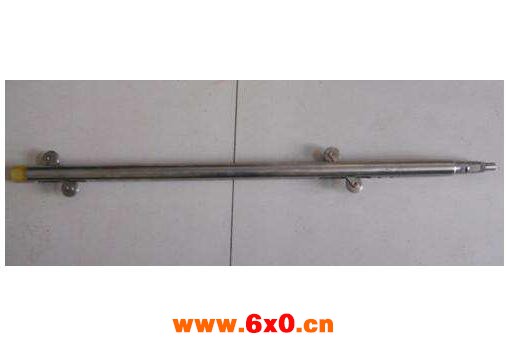

观测时,探头从测斜管底部向顶部移动,在半米间距处暂停并进行测量倾斜工作。探头的倾斜度由两支受力平衡的伺服加速度计测量所得。
一支加速度计测量测斜管凹槽纵向位置,即测斜仪探头上测轮所在平面的倾斜度。另一支加速度计测量垂直于测轮平面的倾斜度。
倾斜度可以转换成侧向位移。对比当前与初始的观测数据,可以确定侧向偏移的变化量,显示出地层所发生的运动位移。
绘制偏移的变化量可以得到一个高分辨率的位移断面图。此断面图有助于确定地面运动位移的大小,深度,方向和速。
特点
性能卓越:
便携式数字垂直活动测斜仪以其耐久性,高精度和反应快速而赢得世界广泛的赞誉。
可重复探测:
为确保在各种测斜管上同样可以探测,测斜仪探头配备了坚固的轮架,密封的轮轴和特殊设计的测轮。
使用寿命长:
探头结构紧凑,允许通过小半径曲线,安装使用期限超过了其他所有厂商的测斜仪。
计算机率定:每个测斜仪探头都经过专门设计的计算机率定工作台严格率定。
可靠的控制电缆:
控制电缆非常耐用而且便于搬运,即使在低温下也可以保持灵活耐用的特点。控制电缆还具有耐化学腐蚀及耐磨损的特性,并提供了极好的空间稳定性
深度控制一致:
滑轮装置为推荐辅助设备,它有助于操作者完成统一的深度控制。只能单向活动的电缆夹具确保了探头的位置一致。
系统的完整性:
测斜仪系统包括高质量的测斜管,垂直和水平的活动测斜仪,垂直和水平的固定测斜仪,记录读数装置,图表分析软件和专用附件。
维修保养注意事项
在工作温度内使用,防止震动、严禁撞击孔底、防止探头突然加速、严禁提着电缆摇摆探头;
在捆绑电缆线的时候严禁使用铁丝和金属类使用绞盘或者绳类收线;
及时擦净探头、清洁并干燥接头、润滑测轮和o型圈,注意防潮、清洁插座及面板;
用完后严禁长期性让每个连接处不分开,这样会引起水分长期残留在探头内腐蚀接头;
测试完成后,擦干探头和电缆,盖好保护盖,将探头放入保护箱内;
回到室内,擦干读数仪并给电池充电;
让所有的接头在室内风干。
