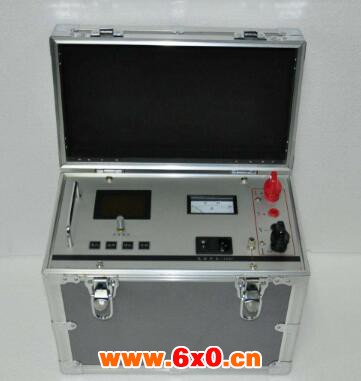

回路电阻测试仪的那些特点介绍

来源:网络  作者:网络转载   2019-10-04 阅读:684

    回路电阻测试仪在我们日常生活中有很大的应用,比如,在房屋装修的过程中,会涉及电路装置;


    回路电阻测试仪能够帮助大家更精准的测试电阻值,使人们了解电路的安装是否正确、以及是否能够正常使用,它的存在对于社会有很大的意义。





    技术参数:


    1、测量范围:0~4mΩ(50A档)0~2mΩ(100A档)0~1.33mΩ(150A档)0~1mΩ(200A档)


    2、测试电流:DC50A、100A、150A、200A固定输出


    3、测量精度:±(0.5%rd+2d)


    4、连续工作时间:5s~599s


    5、显示方式:大屏幕中文液晶显示


    6、通信方式:RS232串口


    7、工作电源:AC220V±10%50Hz


    8、整机功率:1200W


    操作程序:


    ⒈按四端子接法接线。


    ⒉打开电源。


    ⒊按测量键即可(如电流显示A值小于100A后,可通过面板电流微调进行校正)。


    ⒋测量显示值后,需保存数据。


    ⒌测量结束后,请关掉电源。


    ⒍测试钳请爱护。


    测试步骤:


    1、将交流电源线、电流线、测试线接到各自插座中。


    (注:在连接被试品时,应将回路电阻测试电流线接于测试电流线内侧,并尽可能靠近被测接点,同时,要保证回路电阻测试线与测试电流线极性一致


    2、电流线、测试线与被测电阻联接时,注意电流线与测试线不要缠绕在一起,应尽量远离一些。


    3、接通电源开关,仪器自检10秒,随后显示主菜单,便可测量回路电阻的微欧值及测试电流值。


    4、测量模式分:单脉冲、三脉冲和烧弧测试。


    5.单脉冲测试:


    按确定键进入测试模式设定:


    按键调节测试模式为单脉冲,再按确定键仪器进入单脉冲测量并显示测量结果,按打印键打印本次测量结果,测量过程完成。


    如在测量过程中需终止测量请按复位键即可。按设置键返回主菜单。


    6.三脉冲测试:


    按确定键进入测试模式设定:


    按键调节测试模式为三脉冲,再按确定键仪器进入脉冲测量并显示测量结果,按打印键打印本次测量结果,测量过程完成。


    如在测量过程中需终止测量请按复位键即可。


    (脉冲测量共进行三次单脉冲测量,并自动计算三次测量的平均值)按设置键返回主菜单。


    7.烧弧测试


    按确定键进入测试模式设定:


    按键调节测试模式为烧弧,继续按确定键仪器进入烧弧测试子菜单,烧弧测试分:15s、30s、60s和自定义(0-60s);


    按键调节烧弧测试时间,按确定键确定,继续按确定键开始测量,***1s显示测量结果;


    按打印键打印本次测量结果,测量过程完成,如在测量过程中需终止测量请按复位键即可。


    按设置键返回主菜单。


    注意事项


    1.切勿任意打开机盖,以确保人身安全。


    2.本仪器无可修器件,如出现异常请与厂家联系。


    3.工作方式:风冷:额定输出时,工作60秒,间歇120秒,测量三次。


    4.恒流时大负载能力:400A时负载电阻≤2mΩ(2000uΩ)。


    5.保护功能:输出超压保护(无自恢复)、过载保护、过热保护(自恢复)。
