看合信如何让一根线束用9个步骤迈入精密医疗行业

来源:网络  作者:网络转载   2019-09-22 阅读:692

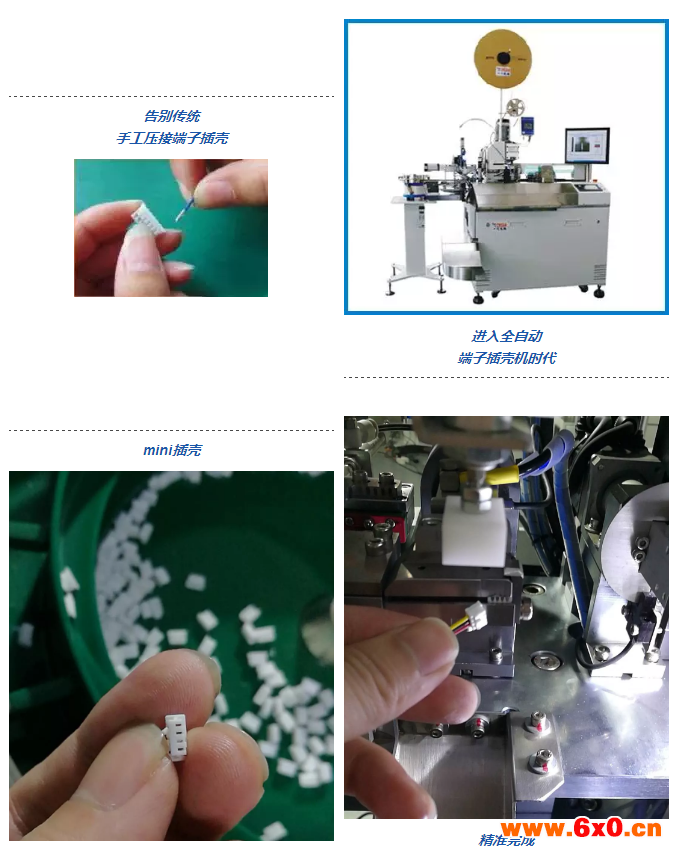

全自动沾锡打端插壳机

告别传统线束加工,看合信在全自动沾锡打端插壳机中的精准控制,用CTH3 C35及H1A伺服完美快速制造医疗端子线。

深圳市合信自动化技术有限公司

全 自 动 剥 线 扭 线 沾 锡 打 端 插 壳 机

顾名思义:

剥线,扭线,沾锡,打端,插壳,全自动一气呵成。

深圳市合信自动化技术有限公司

全自动沾锡打端插壳机-核心控制部分

前端     后端     插壳    触屏

工位     工位     工位   系统

触屏

合信控制方案

合信技术针对打端插壳机的控制需求进行分析,

推出了全套基于自主产品的控制和驱动系统。

系 统 组 成

1、CTH300系列EtherCAT总线主站PLC:CTH300-C35;

2、具备EtherCAT通信功能的H1A伺服驱动器(14套完成14个平移与动作);

3、合信Copanel系列TP以太网触摸屏。

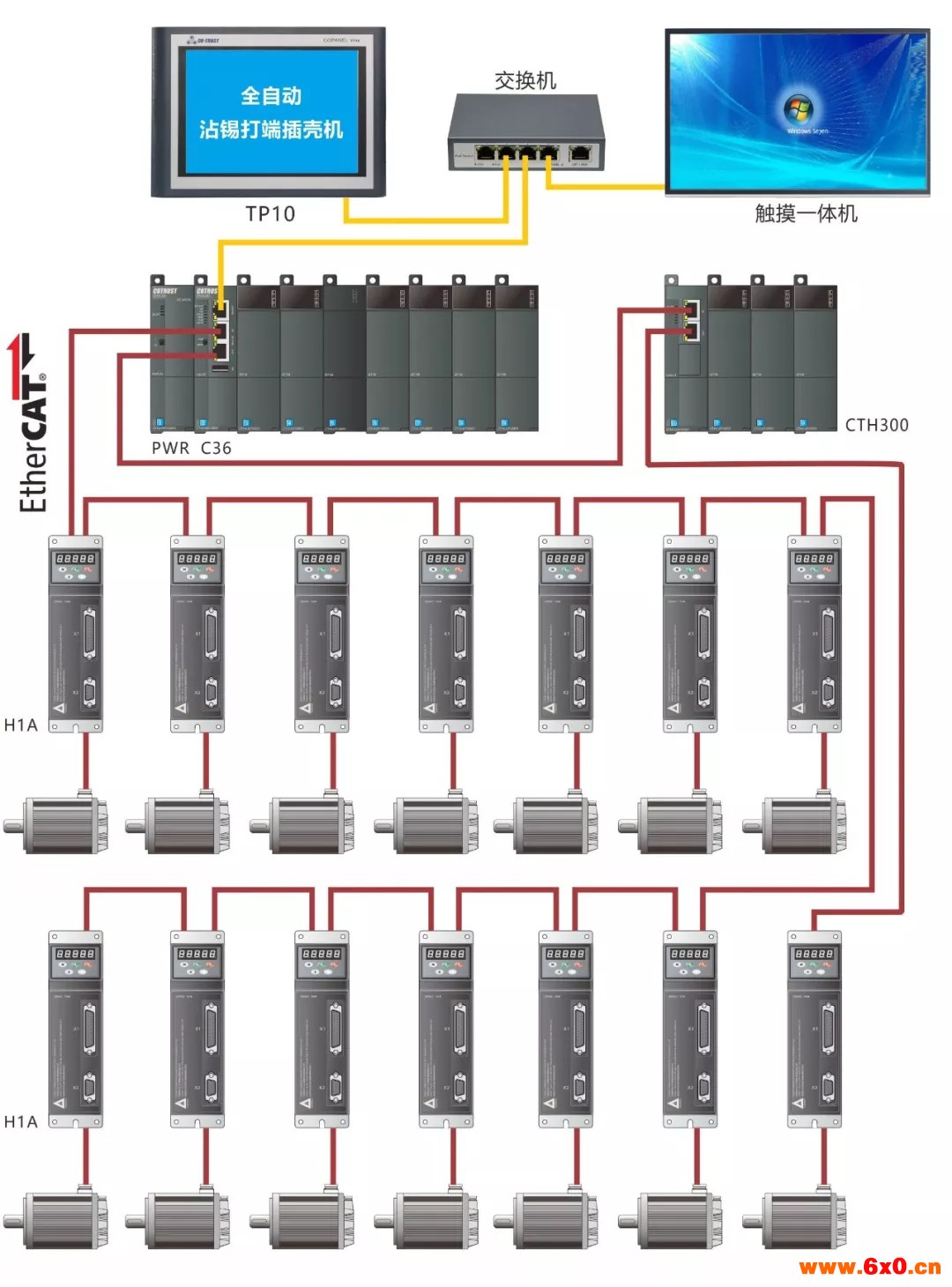

合 信 控 制 系 统 架 构

触屏

触屏

快 准 稳

A、

采用高精度17位H1A伺服,

每圈高达131072的脉冲,定位精度高达0.01mm;

B、

使用高速EtherCAT总线,

更短的通讯周期使得控制更加得心应手;

C、

可达1000个 / 小时 (45mm长以内,双PIN胶壳);

功 能 多

尺寸切断、单端剥皮、双端剥皮、

单端半剥、双端半剥、单端扭线、

单端沾锡、单端打端、单端插壳;

易 操 作

布线简易:用网线连接不再需要繁琐的接线;

参数设置简单;错误报警细致;

异常自动停机并将检出状况显示于控制面板上,

方便迅速排除状况以减短停机时间。

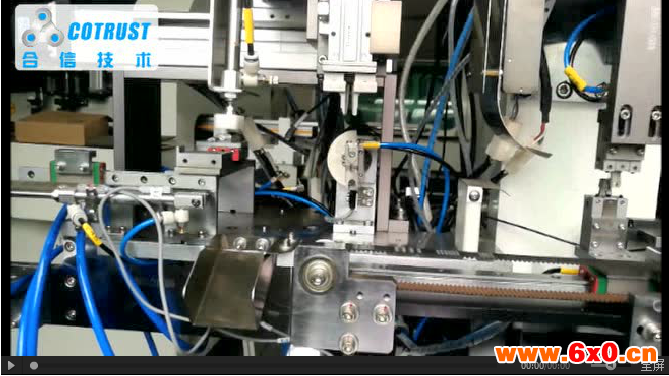

全自动沾锡打端插壳机

整机采用合信工业专用控制器配合全伺服控制,

使送线、剥皮、扭线、沾锡、打端、

穿胶壳等位置更为精确、稳定。

运行速度快,效率高,控制简单易操作可远程。

线束行业的伙伴们,多多交流吧!
