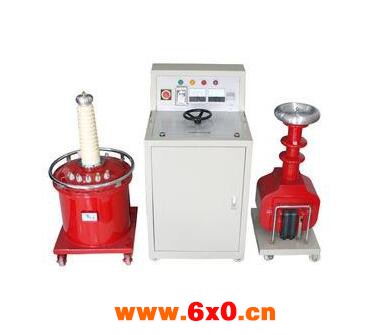

干式高压试验变压器的那些机构特点介绍

    干式高压试验变压器高压输出端采用环氧树脂密封，由于环氧树脂在常态下灌注时会产生大量气泡，而使得高压引线部位出现放电现象。

    技术指标

    1、阻抗电压：4.5%-8%

    2、输出电压波形:正弦波

    3、表面温升:＜55℃

    4、空载损耗:0.2%-0.35%

    5、允许连续运行时间:2小时

    6、间续运行时间:连续

    单台使用：

    1.试验前，应将试验变压器的高压尾“┻”端可靠接地，

    否则将危及人身与设备的安全。

    2.操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。

    3．按接线图接线。

    4.准备工作和安全措施就绪，空试一次设备。

    5.接上被试品。

    6．合上电源，控制箱(台)电源指示灯亮。

    7.按下合闸按钮，合闸指示灯亮。

    8．顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。

    9．持续规定耐压时间并注视电流表及被试品。

    10．耐压时间到，注视kV表并迅速将调压器回零。

    11．用放电棒经电阻放电，然后直接接地放电。

    12．高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。

    注意事项

    1、高压电器的绝缘试验产品的安全正确，除熟悉本产品说明书外；

    必须按国家有关标准和规划进行；GTB16927-1996《高压试验技术》、DL/T596-1996《电力设备预防性试验规程》

    2、由于本系列产品的设计特点及其结构限制，在额定输出容量下的连续使用不能超过二小时，如需再使用，可断电休息二小时后再通电。

    在三分之二额定电压和三分之二额定电流下可经连续使用。

    3、在正常的高压电器绝缘中，本系列产品不允许超过额定输出电压使用。

    4、用本系列产品组成串级高压试验时，就特别注意检查2、3级的变压器本体及绝缘支架的状况、连接线的正确性，整个系统的保护接地与保护接地状况。
