指针式万用表的故障维护

来源:网络  作者:网络转载   2019-10-04 阅读:540

    现在使用的指针万用表比较少了,数字万用表是瞬时取样式仪表。


    它采用0.3秒取一次样来显示测量结果,有时每次取样结果只是十分相近,并不完全相同,这对于读取结果就不如指针式方便。


    针式万用表内部结构简单所以成本较低,功能较少,维护简单,过流过压能力较强;





    下面我们还是详细说一下指针式万用表故障常用维修方法:


    1.检修前的初步鉴定


    检修前,首先用一只符合要求的新电池放入表内,万用表置R×1、R×10、R×100或R×1k档,将两表笔短接,看表针有无指示;


    若无指示,一般是保险管(0.5A)或表头线圈开路所致。


    判断动圈是否损坏的方法是,用烙铁焊开表头接线一端,另取一只良好的万用表置R×1k档测其阻值;


    同时观察动圈是否偏转,若表头动圈内阻为0Ω或无穷大,动圈不偏转,则可判断表头有故障:


    内阻为0Ω表明动圈短路,无穷大为开路,表针不稳定为局部短路或接触不良,动圈不偏转说明其开路或被异物卡住,应进一步检查。


    2.检修直流电压档、直流电流档


    一般情况下,若万用表的直流电压档正常,则直流电流档大多也正常;若直流电压各档不正常;


    则直流电流档大多也有问题,其中以开路较为常见。


    比较合理的判断方法是从中间档开始检测,MF-30有50μA、0.5mA、5mA、50mA、500mA等档次,宜从5mA档开始:


    如果5mA档无指示,问题一定在0.5mA或50μA档;


    如果读数偏大,则故障在50mA或500mA档。


    3.检修交流电压档、电阻档


    在直流电压档、直流电流档正常的基础上,再进一步检查交流电压档和电阻档。


    这两档的故障多表现为误差大、指针抖动、无读数和调不到零。

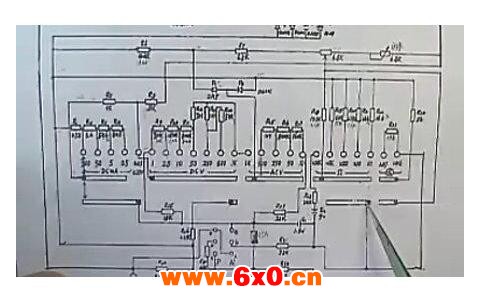

    检修时,应先打开万用表后盖,观察有无明显的元件烧坏或导线脱焊等现象,然后根据原理图分析、判断:


    误差大及无读数,一般是对应档的元件变值、局部短路、霉断;


    指针抖动,多为两只整流管之一开路或相应元件开路;


    Ω档调不到零,则多是电池耗尽、或电池正、负极片氧化,接触电阻增大所致;


    若个别档调不到零(如R×1档),检查后又无明显故障,则多是量程开关接触电阻增大所致;


    可用少量洁净的润滑油涂抹后再往复旋转几周,氧化严重的应用细砂纸打磨。

标签: 指针式万用表
标签: 万用表
