    1  主题内容与适用范围
    本标准规定了铁制旋启式止回阀的结构型式、技术要求、试验方法、标志、包装、运输、贮存等基本要求。
    本标准适用于公称压力PN0.25~4.0MPa,公称通径DN50~l 800mm,温度不高于350℃,工作介质为蒸汽、空气和水,法兰连接的灰铸铁和球墨铸铁制旋启式止回阀(以厂简称止回阀)。
    2  引用标准
    GB 152.1~152.4  紧固件  通孔及沉孔
    GB 1184  形状和位置公差  未注公差的规定
    GB 4216  灰铸铁管法兰及垫片尺寸
    GB/T 13927  通用阀门  压力试验
    GB 9112  钢制管法兰类型
    GB 9113  整体钢制管法兰
    GB 12220  通用阀门  标志
    GB 12221  法兰连接金属阀门  结构长度
    GB l2232  通用阀门  法兰连接铁制闸阀
    GB/T 12252  通用阀门  供货要求
    JB 308  阀门型号的编制方法
    JB/T 5300  通用阀门材料
    3  结构型式

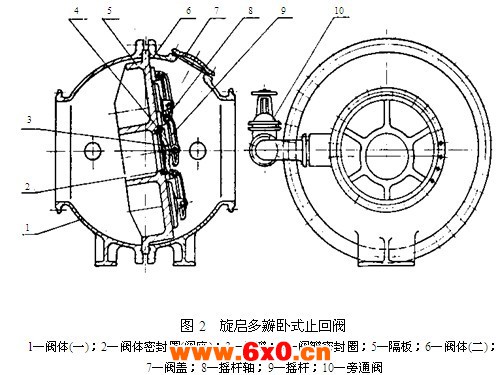

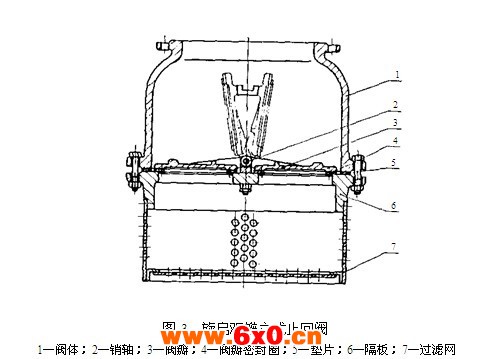

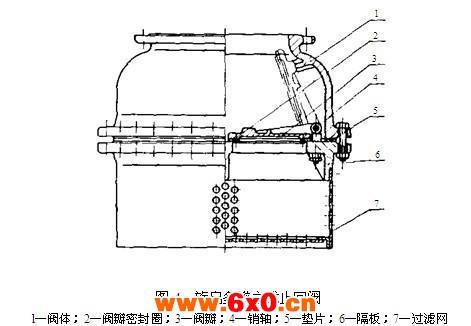

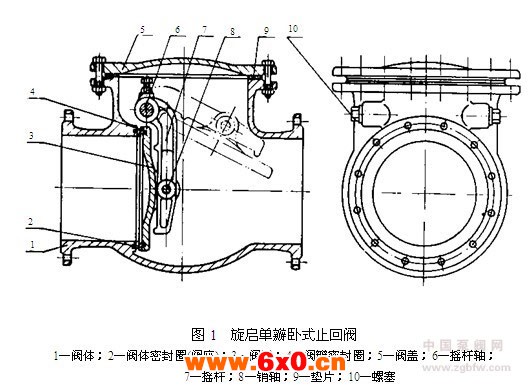

    3.1  止回阀的结构型式如图l~图4所示。型号编制按JB 308的规定。
    3.2  止回阀的基本参数如表1所示。





公  称通  径

DN

mm

灰    铸    铁    制

球墨铸铁制

公称压力PNMPa

0.25  0.60  1.0

1.6  2.5  4.0

单瓣卧式

多瓣卧式

双瓣立式

多瓣立式

单瓣卧式

50

65

续表1

公  称  通  径

DN

mm

灰    铸    铁    制

球墨铸铁制

公称压力PNMPa

0.25  0.60  1.0

1.6  2.5  4.0

单瓣卧式

多瓣卧式

双瓣立式

多瓣立式

单瓣卧式

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1 000

1 200

1 400

1 600

1 800

      注:立式止回阀也称作底阀

4  技术要求

4.1  压力-温度等级

4.1.1  灰铸铁制止回阀的压力-温度等级应符合GB 4216的规定。

4.1.2  球墨铸铁制止回阀的压力-温度等级应符合GB l2232的规定。

4.2  工作条件

    卧式止回阀主要使用在水平管道上,当使用于垂直管道上时,其介质必须向上流动。立式止回阀适用于泵的吸入管末端,只适用于垂直管道。

4.3  阀体

4.3. 1  法兰应与阀体铸成整体,其连接尺寸和密封面的形状、尺寸应符合GB 4216GB 9112GB 9113的规定。

4. 3. 2  结构长度尺寸应符合GB 12221和表2的规定。

2                                    mm

公  称  通  径

DN

结    构    长    度

PN≤1.0Mpa

1 200

1 400

2 300

1 400

1 600

2 400

1 600

1 800

2 800

1 800

2 000

3 200

4.3.3  阀体的最小壁厚按表3的规定。

3阀体和阀盖的壁厚                            mm

公 称 通 径

DN

阀体和阀盖最小壁厚

灰  铸  铁

球  墨  铸  铁

0.25

0.60

1.0

1.6

2.5

4.0

MPa

MPa

MPa

MPa

MPa

MPa

50

6

8

8

8

8

9

65

6

8

8

9

9

10

80

6

9

9

10

10

11

100

8

9

9

11

11

12

125

9

10

10

12

12

13

150

9

10

10

14

14

15

200

10

12

12

15

15

16

250

12

13

13

300

13

14

14

350

14

15

15

400

14

16

16

450

15

17

17

500

15

18

18

600

16

20

20

700

20

24

26

800

20

24

26

900

22

25

28

1 000

22

26

30

1 200

23

26

1 400

24

30

1 600

24

30

1 800

26

注:表中壁厚数值仅适用于灰铸铁HT 200和球墨铸铁QT 400-18,对其它牌号的材料需另行计算。

4.3.4  端法兰的密封面应相互平行,其平行度按GB 118412级精度。

4.3.5  端法兰螺栓孔d0的轴线相对于法兰内孔轴线的位置度公差按表4的规定。

4                                     mm

螺栓孔直径d0

位置度公差φt

11.017.5

1.0

22.030.0

1.5

33.048.0

2.6

56.062.0

3.0

4.3.6  公称压力PN2.5 MPa的阀体的端法兰和中法兰应为圆形的,其背面应加工或按GB l52.1152.4的规定锪平。

4.3.7  体腔内各处流道截面积,不得小于公称通径的截面积。

4.3.8  阀座的内径(单瓣式)应与阀体的通径相等。

4.3.9  阀体上应设有限制阀瓣开启的机构,以便介质逆流时易于关闭。

4.4  阀盖

4.4.1  阀盖的最小壁厚按表3的规定。

4.4.2  阀盖与阀体的连接为法兰式,法兰密封面的型式除公称压力PN2.5MPa可采用平面式外,其它可采用凸凹式、榫槽式或梯形槽式,但应在订货合同中注明。

4.4.3  公称压力PN2.5MPa的阀盖法兰应是圆形的,其背面应加工或按GB 152.1152.4的规定锪平。

4.4.4  阀盖与阀体的连接螺钉(或螺柱)数量不得少于4

4.5  阀座和阀瓣

4.5.1  阀座与阀体、阀瓣密封圈与阀瓣的结合可采用任何形式,但必须保证使用中不松动、不脱落,结合处不泄漏。

4.5.2  阀座和阀瓣密封圈也可在阀体或阀瓣上直接加工或堆焊其它金属后加工出,其堆焊层加工后的厚度不得小于2 mm

4.6  摇杆

    摇杆与阀瓣及阀体的连接必须转动灵活,并保证密封可靠,在使用中不脱落。

4.7  其它

4.7.1  过滤网上过滤孔的总面积应大于公称通径面积的1.5倍。

4.7.2  根据用户要求,止回阀可设置各种形式的缓冲装置。

4.8  材料

    止回阀主要零件的材料按JB/T 5300的规定选用。

5  试验方法

    止回阀的压力试验按GB/T 13927的规定。

6  标志、包装、运输、贮存

6.1  止回阀的标志按GB 12220的规定。

6.2  止回阀的包装、运输、贮存按GB/T 12252的规定。
