一、概述
TZT 型自励恒压发电机为三相四线制发电机。额定电压为400/230V，频率为50Hz，功率因数为0.8。通常与柴油机或汽油机成套组成移动电源机组，用以供给小型城镇、车站、工厂、农村及工地作照明或动力电源。
该发电机具有良好的静态性能，动态性能好，能起动较大容量的异步电动机，可靠性高，维护方便，价格低廉。
二、结构简介
TZT 型同步发电机与通常小型同步发电机的差别仅是励磁方式不同。该发电机采用谐振式励磁原理进行励磁。其原理线路。
当发电机空载时，电枢绕组的剩磁电压通过三相线性电搞器移相约90°并产生很大的电压降后，其余的电压则施加于三绕组变压器的电压绕组上，因而其砖二次绕组感生电压，并施加于三相桥式硅整流器上，整流后的直流电流即通向磁场绕组进行励磁。三绕组变压器的电压绕组上并联着三相电容器，当发电机达到一定的转速机时，电搞器与电容器发生谐振作用，故能可靠地进行自励以建立电压。
当发电机带有负载时，其负载电流通过三绕组变压器的电流绕组，产生复励作用，故二次绕组的电压，亦即励磁电流能随不同功率因数的负载变化而相应增减，而具有恒压（自动调整电压）的性能。
发电机的防护型式为防滴式。机座、端盖采用铸铁制成。通风方式为轴向。
三、主要技术数据
型号 | 功率/kW | 电压 /V | 电流 /A | 转速 /（r/min） | 效率 /（%） | 电压调整率（%） | 功率 因数 | 重量 /kg |
TZT-74-24 TZT-74-30 TZT-104-120 | 24 30 120 | 400 | 43.3 54.0 216.0 | 1500 1500 1500 | 87.5 88.0 91.5 | ±5 ±5 ±5 | 0.8 | 360 370 1050 |

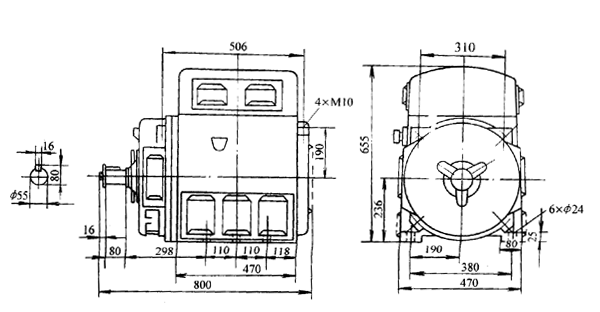

四、外形及安装尺寸
