一、概述
T2DS、SB、DT系列单相同步发电机与柴油机配合组成单相发电机组。产品具有结构简单、体积上、操作维护方便、可靠动态性能好等优点，是无电源地区较好的小型电源设备，广泛使用于城乡、机关、学校、商店、医院、小型船舶等照明，以及为渔业脉冲捕鱼、火车、客轮、电冰箱和家庭日用电器的电源。
发电机具有两种电压230、115V，两种频率50、60Hz，功率范围1.5～20kW。

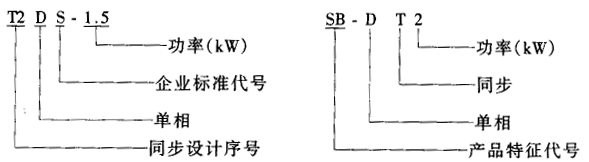

型号含义
二、主要技术数据
表1
型号 | 额定 功率 /kW | 相数 | 功率 因数 | 电压 /V | 电流 /A | 转速 /(r/min) | 频率 /Hz | 电压调 整率（%） | 绝缘 等级 | 需要拖动 的马力/hp |
T2SD-2 T2SD-3 T2SD-4 T2SD-5 T2SD-7.5 | 2 3 4 5 7.5 | 1 | 1.0 | 240/230 (120/115) |
| 1800/1500 | 60/50 | --- | --- | --- |
SB-DT2 | 2 | 1 | 1/0.9 | 230/115 |
| 1500/1800 | 50/60 | ±7或 ±5或 ±2.5 | B | 3.7 |
SB-DT3 | 3 | 1 | 1/0.9 | 230/115 |
| 1500/1800 | 50/60 | ±7或 ±5或 ±2.5 | B | 5.4 |
SB-DT5 | 5 | 1 | 1/0.9 | 230/115 |
| 1500/1800 | 50/60 | ±7或 ±5或 ±2.5 | B | 8.5 |
SB-DT7.5 | 7.5 | 1 | 1/0.9 | 230/115 |
| 1500/1800 | 50/60 | ±7或 ±5或 ±2.5 | B | 12.6 |
SB-DT10 | 10 | 1 | 1/0.9 | 230/115 |
| 1500/1800 | 50/60 | ±7或 ±5或 ±2.5 | B | 16.6 |
SB-DT12 | 12 | 1 | 1/0.9 | 230/115 |
| 1500/1800 | 50/60 | ±7或 ±5或 ±2.5 | B | 19.7 |
SB-DT15 | 15 | 1 | 1/0.9 | 230/115 |
| 1500/1800 | 50/60 | ±7或 ±5或 ±2.5 | B | 24.3 |
SB-DT20 | 20 | 1 | 1/0.9 | 230/115 |
| 1500/1800 | 50/60 | ±7或 ±5或 ±2.5 | B | 32 |
T2DS-1.5 | 1.5 | 1 | 1.0 | 230 | 6.5 | 3000 | 50 | 手动10 自动5 | ||
T2DS-2 | 2 | 1 | 1.0 | 230 | 8.7 | 3000 | 50 | 手动10 自动5 | ||
T2DS-3 | 3 | 1 | 1.0 | 230 | 13 | 3000 | 50 | 手动10 自动5 |

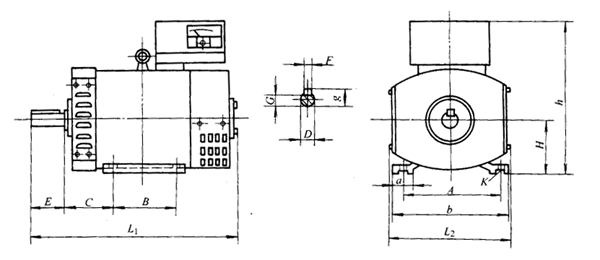

三、外形及安装尺寸
表2 （单位：mm）
型号 | 功率 /kW | A | B | C | D | E | F | G | H | K | a | b | h | L1 | L2 | g | 重量 /kg |
T2DS-1.5 | 1.5 | 190 | 159 | 70 | 28 | 60 | 8 | 24 | 112 | φ12 | --- | --- | --- | --- | --- | --- | --- |
T2DS-2 | 2 | ||||||||||||||||
T2DS-3 | 3 | ||||||||||||||||
T2DS-5 | 5 | 245 | 178 | 108 | 38 | 80 | 10 | 33 | 160 | φ15 | --- | --- | --- | --- | --- | --- | --- |
T2DS-7.5 | 7.5 | ||||||||||||||||
SB-DT2 | 2 | 216 | 178 | 89 | 32 | 80 | 10 | 27 | 132 | φ12 | 34 | 250 | 385 | 480 | 270 | 35 | 65 |
SB-DT3 | 3 | 70 | |||||||||||||||
SB-DT5 | 5 | 254 | 254 | 108 | 38 | 80 | 10 | 33 | 160 | φ15 | 50 | 304 | 400 | 580 | 325 | 41 | 120 |
SB-DT7.5 | 7.5 | 440 | 130 | ||||||||||||||
SB-DT10 | 10 | 279 | 203 | 121 | 42 | 110 | 12 | 37 | 180 | φ15 | 60 | 339 | 480 | 610 | 365 | 465 | 140 |
SB-DT12 | 12 | 155 | |||||||||||||||
SB-DT15 | 15 | 318 | 228 | 175 | 48 | 110 | 14 | 42.5 | 200 | φ19 | 70 | 338 | 530 | 720 | 415 | 51.5 | 238 |
SB-DT20 | 20 |
