一、概述
TD系列单相无刷交流同步发电机适合用于家庭、别墅、工地、小型船舶，作为照明、电炉、电冰箱、冷冻机、洗衣机和电信仪器等电源，与内燃机配套后，可组成移动电源。
发电机采用无刷励磁，省去了电刷、集电环，电路中无触点，因此不会产生无线电干扰，同时也避免了因电刷、集电环摩损后接触不良而产生的故障。
发电机具有自励恒压性能，当发电机负载从0%→100%→0%的变化，原动机变化为5%，功率因数为1～0.9（滞后）时，发电机电压调整率为±5%以内，发电机建压容易，而且电压波形畸变率小。
型号含义
二、结构简介

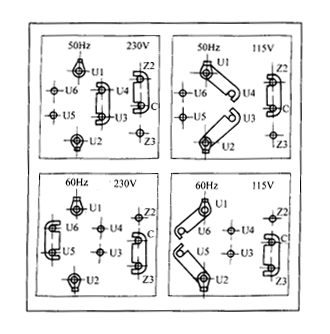

发电机为双频双压，根据需要可在开机前按图接线。
三、主要技术数据
型号 | 功率 /kW | 电压 /V | 电流/A （cosφ=1） | 电流/A （cosφ=0.9） | 转速/(r/min) | ||||
串联 | 并联 | 串联 | 并联 | 串联 | 并联 | 50Hz | 60Hz | ||
TD-2-2 TD-3-2 TD-5-2 | 2 3 5 | 230 230 230 | 115 115 115 | 8．6 13 21．8 | 17．4 26 43．5 | 9．6 14．5 24．2 | 19．3 29 48．3 | 3000 3000 3000 | 3600 3600 3600 |

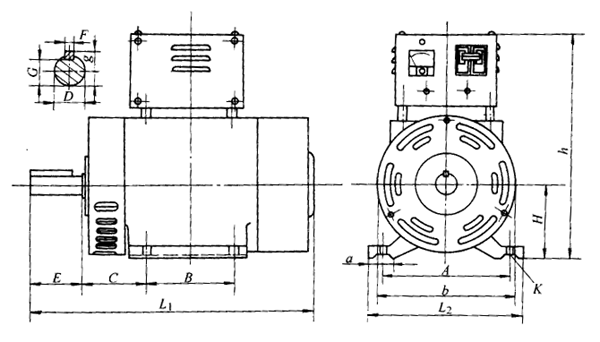

四、外形及安装尺寸
型号 | 功率 /kW | A | B | C | D | E | F | G | H | K | a | b | h | L1 | L2 | g | 总重/kg |
TD-2-2 | 2 | 190 | 159 | 70 | φ28 | 60 | 8 | 24 | 112 | φ12 | 30 | 206 | 405 | 400 | 220 | 31 | 42 |
TD-3-2 TD-5-2 | 3 5 | 216 | 178 | 89 | φ32 | 80 | 10 | 27 | 132 | φ12 | 34 | 250 | 455 | 485 | 250 | 35 | 63 74.5 |
