GTH系列交流同步发电机主要技术数据及外形安装尺寸3~50kW

来源:网络  作者:网络转载   2019-10-01 阅读:1029


主要技术数据

 表1

型号
额定
功率
/kW
额定
电压
/V
额定
电流
/A
转速/(r/min)
相数
联结组
功率
因数

稳态调整
(%)
励 磁
方 式
重量/kg
原动机功率/hp
GTH-3
GTH-4
GTH-5
GTH-8
GTH-10
GTH-12
GTH-15
GTH-20
GTH-24
GTH-30
GTH-40
GTH-50
3
4
5
8
10
12
15
20
24
30
40
50
400/230
5.41
7.22
9.02
14.5
18.1
21.7
27.1
36.1
43.3
54.1
72.1
90.2
1500
3
YN
0.8
±5或±8
三 次
谐 波
70
75
110
140
150
160
190
222
245
380
450
486
5.1
7
8.5
13.6
17
20.4
25.5
34
43
51
65
85
±5
相复励
















①     GTH系列三次谐波励磁配自动电压调整器时,其稳态电压调整率为±5%,不配电压调整器时为±8%。

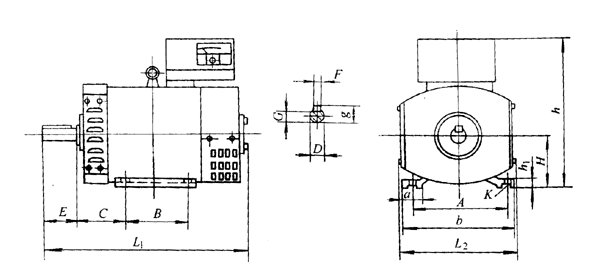

外形及安装尺寸

GTH系列交流同步发电机主要技术数据及外形安装尺寸3~50kW



                                              表2                   (单位:mm)
型号
功率/kW
A
B
C
D
E
F
G
H
K
a
b
h1
h
1
L2
g
GTH-3
3
216
178
89
32
80
10
26.8
132
13
34
250
18
385
480
273
34.8
GTH-4
4
216
178
89
32
80
10
26.8
132
13
34
250
18
385
480
273
34.8
GTH-5
5
254
210
108
38
80
12
32.8
160
16
40
294
25
440
536
325
40.8
GTH-8
8
254
254
108
38
80
12
32.8
160
16
40
294
25
440
580
325
40.8
GTH-10
10
279
203
121
42
110
12
36.8
180
16
50
329
25
480
610
365
44.8
GTH-12
12
279
203
121
42
110
12
36.8
180
16
50
329
25
480
610
365
44.8
GTH-15
15
318
228
133
48
110
14
42.5
200
20
60
378
30
524
628
409
51.5
GTH-20
20
318
267
133
48
110
14
42.5
200
20
60
378
30
524
669
409
51.5
GTH-24
24
318
267
133
48
110
14
42.5
200
20
60
378
30
524
669
409
51.5

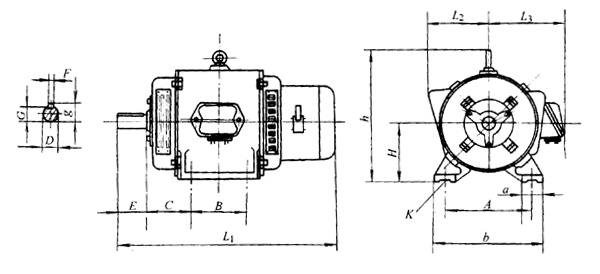

GTH系列交流同步发电机主要技术数据及外形安装尺寸3~50kW


            表3                         (单位:mm)
型号
A
B
C
D
E
F
G
H
K
a
b
h
L1
L2
L3
g
GTH-30
GTH-40
GTH-50
356
406
406
286
311
311
149
168
168
55
70
70
110
140
140
16
20
20
49
62.5
62.5
225
250
250
19
25
25
70
80
80
426
486
486
535
582
582
1030
1074
1074
245
278
278
330
360
360
59
74.6
74.6
