一、概述
WZF系列船用硅整流发电机是一种特种同步发电机，内装硅整流元件，经整流后输出为直流。
WZF系列发电机采用无刷结构，消除电刷的磨损，与原直流发电机比较，具有输出大、重量轻、用料省、结构简单、使用维护方便、低速发电性能好、无线电干扰小等特点。
使用条件 周围环境空气温度为－10℃～＋50℃;相对湿度不大于95%；有凝露、有盐雾、油雾和霉菌的影响；有倾斜、摇摆、冲击、振动的条件下工作；工作方式为连续（S1）；船用产品型式认可证书编号为ZCY91027。
发电机应与配套的电压调节器（或电控箱）一起使用，以保证输出电压的稳定。作为淦船主机轴带发电机，可少开辅机或不备辅机，节省能源。

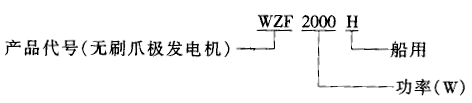

型号含义
二、结构简介
WZF系列发电机的外壳防护等级为IP22，自扇冷式。卧式底脚安装。
发电机由定子、转子、前后端盖、机座及整流器组成。定子嵌有绕组，发出三相交流电，转子上装有爪形磁极。端盖和机座用铝合金制造。电机的后端盖上装有三相整流器、励磁线圈和消除无线电干扰的电容。当励磁线圈通入直流电时，产生的磁通经过辅助气隙，使爪形磁极产生磁场。电机轴上装有风扇，以利散热。
三、主要技术数据
型号 | WZF2000H型 | WZF3000H型 | |
额定功率/kW | 2000 | 3000 | |
额定电压/V | 24/36 | 24/36 | |
额定电流/A | 67/56 | 100/83.5 | |
工作转速/（r/min） | 开始发电转速 | 1300 | 1300 |
额定工作转速 | 2500 | 2500 | |
最高工作转速 | 3000 | 3000 | |
安装方式 | 卧式底脚安装 | 卧式底脚安装 | |
旋转方向 | 任意 | 任意 | |
配用调节器（控制管） | JFT202C | FKX3H | |
重量/kg | 23 | 26 | |
四、外形及安装尺寸

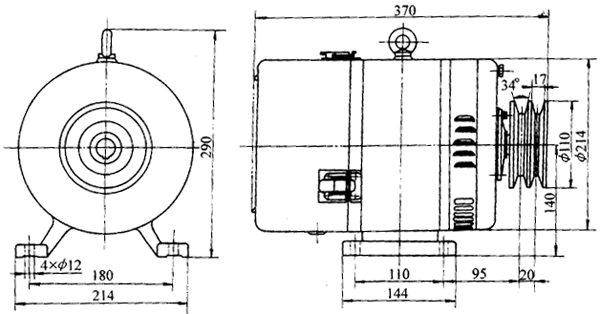

WZF系列3000H外形尺寸图
WZF系列2000H外形尺寸图
