一、概述

JF系列交流同步发电机是一种特种同步发电机，内装硅整流元件，经硅元件整流后输出为直流。主要用于汽车、拖拉机、内燃机、渔船的充电和照明。

该发电机与原直流发电机比较，有输出大、重量轻、用料省、结构简单、使用维护方便、充电性能好等特点。

发电机防护型式为IP20。自扇冷，连续额定（S1）。使用的环境温度为－40～＋75℃，月平均相对湿度为不大于90%；船用产品型式认可证书编号ZCY91027。

发电机可制成单线制（负极搭铁）或双线制，必须与相应的电压调节器配合使用，并与蓄电池并联工作。

由于发电机内有硅整流元件，因此接线时，正负不可接错，否则会损坏硅整流元件。

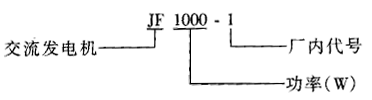

型号含义

二、结构简介

该发电机由定子、转子、前后端盖、整流器等组成。定子嵌有三相绕组，发出三相交流电，转了上有励磁绕组和爪形磁极，励磁电流通过导电环和电刷流入励磁线圈承爪形磁极上产生磁场。前后盖用铝合金制造，后盖上装有三相整流器，整流器由六只ZQ型硅整流元件组成；轴上装有风扇，以利散热。

发电机的安装方式为三孔凸缘安装（无底脚）和双抱持安装（无底脚）。

三、主要技术数据

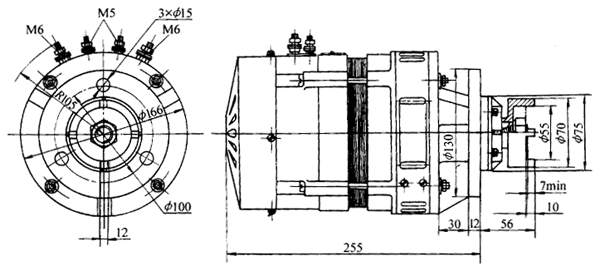

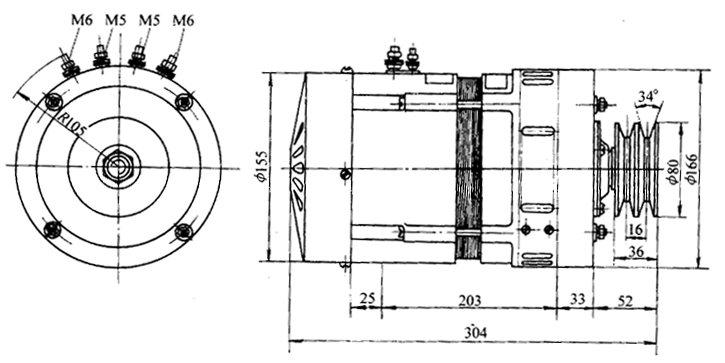

四、外形及安装尺寸
