一、概述
发电、电焊两用机可选 用相应的原动机配套，组成固定或移动式两用电站。适用于电源的地区和单位作为照明、日用电器、电动工具的电源及供单人手工电弧焊接之用，如工矿企业野外作业、施工抢险、市政工程安装维修、农村田间场院作业等。
该系列两用机发电、电焊可单独使用，也可以少量照明和电焊同时使用。
型号含义
发电、电焊两用机有三种型号；
SD：单相交流发电、电焊两用机；
SDC：三相交流发电、电焊两用机；
FD：发电、电焊两用机。
如，SD-5-2的含义：即为5kW，2极单相发电、电焊两用机。4极两用机不标明极数；SDC-5-2的含义：即为5kW，2极三相发电、电焊两用机；FD-3即为3kW发电、电焊两用机等。
二、主要技术数据
表1 SD、SDC技术数据表（50Hz）
两用同 型号 | 额定 功率 /kW | 额定 电压 /Ｖ | 额定 电流 /A | 功率 因数 | 转速 /(r/min) | 相数 | 电焊 空载 电压 /V | 焊接 电流 /A | 电焊工作 电压 /V | 负载持 续率 （%） | 电焊电流 调节范围 | 发电工作 方式 |
SD-2 | 2 | 230 | 8.7 | 1.0 | 1500 | 1 | 75 | 80 | 25～30 | 40 | 50～100 | 连续 |
SD-3 | 3 | 230 | 13 | 1.0 | 1500 | 1 | 75 | 120 | 25～30 | 40 | 64～140 | 连续 |
SD-5 | 5 | 230 | 21.7 | 1.0 | 1500 | 1 | 80 | 160 | 25～30 | 40 | 70～180 | 连续 |
SD-7.5 | 7.5 | 230 | 32.6 | 1.0 | 1500 | 1 | 80 | 200 | 25～30 | 40 | 80～210 | 连续 |
SD-10 | 10 | 230 | 43.5 | 1.0 | 1500 | 1 | 80 | 230 | 30～35 | 40 | 100～280 | 连续 |
SD-12 | 12 | 230 | 52.2 | 1.0 | 1500 | 1 | 80 | 300 | 30～35 | 40 | 140～320 | 连续 |
SDC-5 | 5 | 400 | 9 | 0.8 | 1500 | 3 | 75 | 160 | 25～30 | 40 | 80～180 | 连续 |
SDC-7.5 | 7.5 | 400 | 13.5 | 0.8 | 1500 | 3 | 75 | 200 | 25～30 | 40 | 80～240 | 连续 |
SDC-10 | 10 | 400 | 18.1 | 0.8 | 1500 | 3 | 75 | 230 | 30～35 | 40 | 100～280 | 连续 |
SDC-15 | 15 | 400 | 27.1 | 0.8 | 1500 | 3 | 75 | 250 | 30～35 | 40 | 100～350 | 连续 |
表2 FD型技术数据表
型号 | 功率 /kW | 电压 /V | 工作电压 /V | 额定电流 /A | 电流范围 /A | 负载持续率 (%) | 适用焊条 /mm |
FD-3 | 3 | 65～95 | 25 | 120 | 95～120 | 60 | φ1.6～3.2 |
FD-5 | 5 | 65～95 | 26 | 150 | 50～200 | 60 | φ1.6～4 |
FD-7.5 | 7.5 | 65～95 | 26 | 200 | 60～250 | 60 | φ1.6～5 |
FD-10 | 10 | 65～95 | 30 | 250 | 60～300 | 60 | φ1.6～5 |

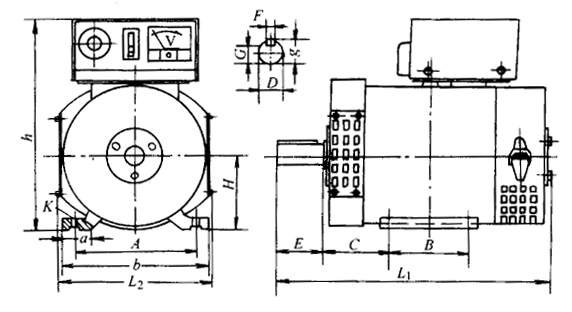

三、外形有安装尺寸
表3 （单位：mm）
型号 | A | B | C | D | E | F | G | H | K | a | b | h | L1 | L2 | g | 重量 /kg |
SD-2 | 216 | 178 | 89 | φ32 | 80 | 10 | 27 | 132 | φ12 | 34 | 250 | 405 | 480 | 270 | 34.8 | 71 |
SD-3 | 73 | |||||||||||||||
SD-5 | 254 | 254 | 108 | φ38 | 80 | 10 | 33 | 160 | φ15 | 50 | 310 | 460 | 580 | 325 | 40.8 | 120 |
SD-7.5 | 140 | |||||||||||||||
SD-10 | 279 | 203 | 121 | φ42 | 110 | 12 | 36.8 | 180 | φ16 | 60 | 339 | 500 | 610 | 365 | 44.8 | 150 |
SD-12 | 170 | |||||||||||||||
SDC-5 | 254 | 254 | 108 | φ38 | 80 | 10 | 33 | 160 | φ15 | 50 | 310 | 460 | 580 | 325 | 40.8 | 123 |
SDC-7.5 | 143 | |||||||||||||||
SDC-10 | 279 | 203 | 121 | φ42 | 110 | 12 | 36.8 | 180 | φ16 | 60 | 339 | 655 | 610 | 365 | 44.8 | 155 |
