一、概述
SNW系列交流伺服电动劝机有3000、4000、6000三个系列，该系列电动机以及独有的快速响应、控制精确、运行平稳、宽广而的调速性能及寿命长、可靠性高、维护简单、适应恶劣环境等特点广泛用于工业自动化、机器人、机床、纺织、印刷、馐、食品、医疗器械等领域。
二、结构
SNW系列交流伺服电动机由光电编码器、旋转变压器等组成，并采用钕铁硼合金磁钢。

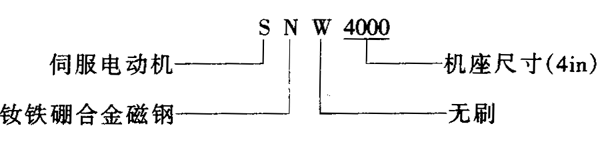

型号含义
三、主要技术数据
表1
型号 | 规格 | 连续转矩 /（N·m） | 峰值转矩 /（N·m） | 转动惯量 /（kg·m） | 转矩系数 /(Nm/A) | 电阻 / Ω | 反电势系数 /V/r/min | 转速 /（r/min） | 重量 /kg |
4001 | 01 | 3.0 | 7.0 | 0.00053 | 0.802 | 1.56 | 100 | 2.0 | 7.0 |
4001 | 02 | 3.0 | 7.0 | 0.00053 | 0.401 | 2.78 | 50 | 4.0 | 7.0 |
4002 | 01 | 5.0 | 11.0 | 0.00079 | 1.204 | 1.88 | 140 | 1.5 | 8.6 |
4002 | 02 | 5.0 | 11.0 | 0.00079 | 0.602 | 0.94 | 70 | 3.0 | 8.6 |
4002 | 03 | 5.0 | 11.0 | 0.00079 | 0.301 | 0.47 | 35 | 6.0 | 8.6 |
4003 | 01 | 7.0 | 14.0 | 0.00105 | 0.802 | 1.08 | 100 | 2.0 | 10.6 |
4003 | 02 | 7.0 | 14.0 | 0.00105 | 0.401 | 0.54 | 50 | 4.0 | 10.6 |
四、外形及安装尺寸

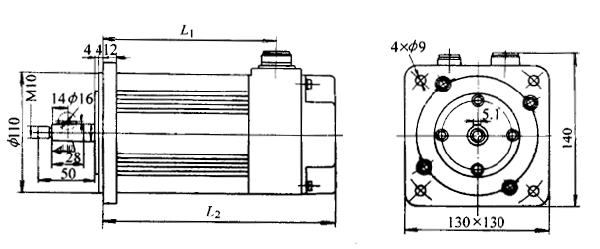

表2
系列型号 | SNW4001 | SNW4002 | SNW4003 | |||
尺寸/mm | L1 | L2 | L1 | L2 | L1 | L2 |
光电编码器 | 155.5 | 2115 | 184 | 240 | 212.5 | 268.5 |
旋转变压顺 | 155.5 | 265.5 | 184 | 294 | 212.5 | 322.5 |

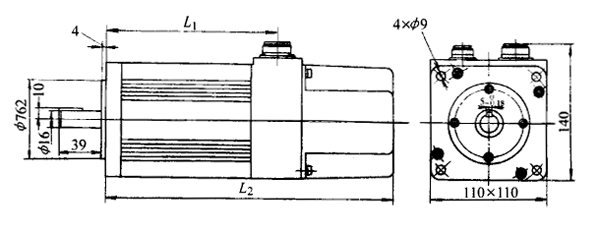

表3
系列型号 | SNW4001 | SNW4002 | SNW4003 | |||
尺寸/mm | L1 | L2 | L1 | L2 | L1 | L2 |
光电编码器 | 153.5 | 209.5 | 182 | 238 | 210.5 | 266.5 |
旋转变压顺 | 153.5 | 263.5 | 182 | 292 | 210.5 | 320.5 |
