一、概述
WZF系列无刷爪极同步发电机广泛使用于与风力、海浪、海流、小水力等驱动的转速随机变化的原动机配套发电，经整流后提供直流电源，以充分利用第四能源，也适合用于与内燃机等恒速运行的原动机配套发电。
发电机具有结构简单、体积小、重量轻、起励建压快、效率-转速特性宽平、运行可靠、使用维护方便等特点。

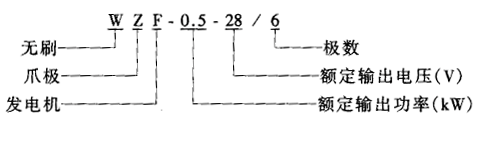

型号含义
二、结构简介
WZF系列发电机由定子、爪形磁极、托架、励磁绕组及端盖等部件组成。轴伸为圆锥轴伸。发电机的防护等级为IP44。
三、主要技术数据
表1
型号 | 额定功率 /W | 额定转速 /(r/min) | 额定电压 （DC）/V | 额定电流 （DC）/A | 效率 （%） | 最大起动转矩 /（N·m） | 重量 /kg |
WZF-0.2-28/6 | 200 | 400 | 28 | 7.1 | 66 | 0.35 | 23.5 |
WZF-0.5-28/6 | 500 | 360 | 28 | 17.9 | 68 | 1.20 | 37.5 |
WZF-1-115/6 | 1000 | 240 | 115 | 8.7 | 72 | 1.50 | 58 |
WZF-3-1.5/6 | 3000 | 1500 | 115 | 26.1 | 77 | 1.50 | 87 |
WZF-5-115/6 | 5000 | 1500 | 115 | 43.5 | 82 | 2.00 | 130 |

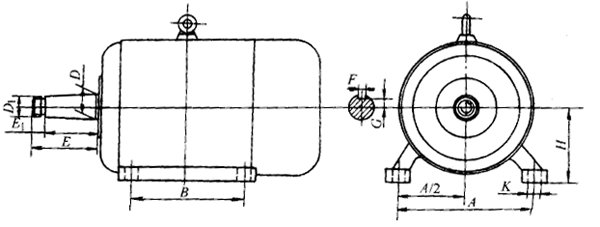

四、外表及安装尺寸
表2 （单位：mm）
型号 | A | B | K | H | D | E | E1 | D1 | F | G | 锥度 |
WZF-0.2-28/6 | 160 | 80 | φ12 | 90 | φ25 | 60 | 42 | M16 | 5 | 8.4 | 1:10 |
WZF-0.5-28/6 | 216 | 100 | φ15 | 132 | φ40 | 110 | 82 | M24 | 10 | 12.9 | 1:10 |
WZF-1-115/6 | 254 | 110 | φ15 | 160 | φ42 | 110 | 82 | M24 | 10 | 13.9 | 1:10 |
WZF-3-115/6 | 254 | 110 | φ15 | 160 | φ42 | 110 | 82 | M24 | 10 | 13.9 | 1:10 |
WZF-5-115/6 | 279 | 160 | φ15 | 180 | φ42 | 110 | 12 | 16 | 0 |
