一、概述
SB-W型陆用和SB-HW船用无刷三相同步发电机采用凸极谐波励磁，电气性能、动态指标、运行可靠性都达到了较高水平，它优于一般无刷同步发电机，特别适用于晶闸管负载和低功率因数运行要求，也适合湿热带环境中使用。
SB-W和SB-HW发电机的调压方式，均可分为可控自动高压和不可控自动高压方式。可控自动方式的电压调整率小于2.5%或1%。

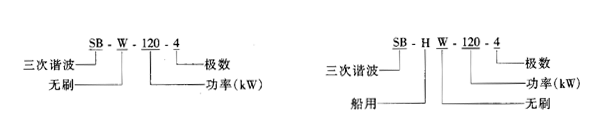

型号含义
二、技术数据
表1
机座号 | 180S | 180M | 200S | 200M | 225S | 225M | 225L | 250M | 250L | 280S | 280L | 355S1 | 355S2 | 355M |
容量/kW | 12 | 16 | 20 | 24 | 30 | 40 | 50 | 64 | 75 | 90 | 120 | 150 | 200 | 250 |
电压/V | 400 | |||||||||||||
频率/Hz | 50 | |||||||||||||
转速（r/min） | 1500 | |||||||||||||
功率因数 | 0．8 | |||||||||||||
励磁机励磁电流/A | 1.32 | 1.25 | 1.30 | 1.35 | 1.25 | 1.35 | 1.45 | 1.75 | 1.9 | 1.34 | 1.45 | 1.5 | 1.7 | 1.9 |
励磁机励磁电压/V | 12 | 11 | 12 | 13 | 15 | 16 | 17 | 12 | 13 | 15 | 17 | 18 | 20 | 23 |
调压方式 | 可控自动、不控自动 | |||||||||||||
调压率 | ＜±2.5%或±1%可控自动工作方式 | |||||||||||||
效率（%） | 85 | 86.5 | 87.5 | 88.5 | 89 | 89.8 | 90.3 | 90.6 | 91 | 91.5 | 92 | 92.4 | 92.6 | 92.8 |
拖动马力/hp① | 19.2 | 25.2 | 31.3 | 36.9 | 45.8 | 60.6 | 75.3 | 96.1 | 112.1 | 133.8 | 177.4 | 220.8 | 293.7 | 366.4 |
绝缘等级 | 定、转子均为B级，所有绕组均适合湿热带环境使用 | |||||||||||||
重量/kg | 175 | 210 | 230 | 265 | 310 | 365 | 415 | 490 | 580 | 730 | 800 | 1200 | 1300 | 1400 |
①1hp=0.75kW，后同。

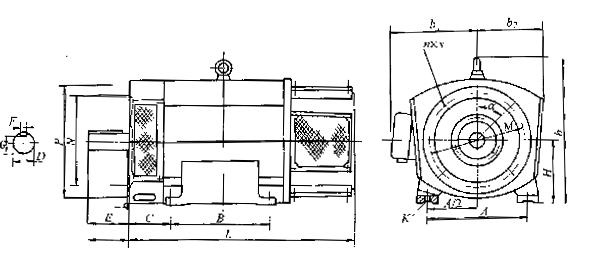

三、外形及安装尺寸
机座号 | 容量 /kW | 极数 | H | A | B | C | D | E | F | G | K | 螺栓 | M | N | P | n×s | a | L | h | b1 | b2 |
180S1 | 10 | 4 | 180 | 279 | 203 | 212 | 42 | 110 | 12 | 37 | φ15 | M12 | 265 | 230 | 300 | 4×M12 | 45° | 630 | 520 | 300 | 247.5 |
180S2 | 12 | 241 | 630 | 520 | 300 | 247.5 | |||||||||||||||
180M | 16 | 668 | 520 | 300 | 247.5 | ||||||||||||||||
200S | 20 | 200 | 318 | 228 | 133 | 48 | 140 | 14 | 42.5 | φ19 | M16 | 300 | 250 | 350 | 4×M16 | 751 | 48 | 300 | 210 | ||
200M | 24 | 267 | 790 | 785 | 300 | 210 | |||||||||||||||
225S | 30 | 225 | 326 | 286 | 149 | 60 | 18 | 53 | 320 | 300 | 400 | 861 | 525 | 320 | 240 | ||||||
225M | 40 | 311 | 886 | 525 | 320 | 240 | |||||||||||||||
225L | 50 | 356 | 946 | 525 | 320 | 240 | |||||||||||||||
250M | 64 | 250 | 406 | 349 | 168 | 70 | 20 | 62.5 | φ24 | M20 | 400 | 350 | 450 | 8×M16 | 22.5° | 1040 | 590 | 375 | 238 | ||
250L | 75 | 406 | 1040 | 590 | 375 | 238 | |||||||||||||||
280S | 90 | 280 | 457 | 368 | 190 | 80 | 170 | 22 | 71 | 1120 | 655 | 430 | 290 | ||||||||
280L1 | 120 | 457 | 1170 | 655 | 430 | 290 | |||||||||||||||
355S1 | 150 | 4 | 355 | 610 | 500 | 254 | 90 | 170 | 25 | 81 | φ28 | M24 | 600 | 550 | 660 | 8×M20 | 22.5° | 1285 | 755 | 515 | 370 |
355S2 | 200 | 355 | 610 | 1285 | 755 | 515 | 370 | ||||||||||||||
355M | 250 | 560 | 1345 | 755 | 515 | 370 |
