一、概述
发电机的电压有6300V、11000V、10500V、400V几种等级，额定频率为50Hz。

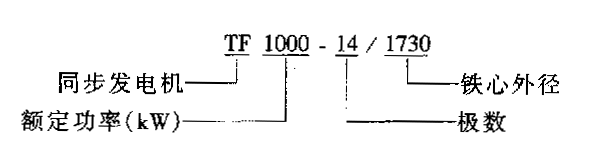

型号含义
二、结构简介
TF发电机安装方式为卧式，防护型式有开启式和防护式两种。
三、主要技术数据
表1
型号 | 额定 功率 | 功率 因数 | 额定 电压 /V | 额定 电流 /A | 效率 （%） | 结构 型式 | 额定 转速 （r/min） | 转动惯量 /×103 （kg·m2） | 励磁装置 | 外形尺寸/mm | 总重 /t | |||
电压 /V | 电流 /A | 长 | 宽 | 高 | ||||||||||
TF1000-14/1730 | 1000 | 0.8 | 6.3 | 114.6 | 93.8 | 开起卧式单轴承 | 428.6 | 0.903 | 8 | 232 | 2007.5 | 2270 | 210 | 8.52 |
TF-1000-14/1730 | 1000 | 0.8 | 10.5 | 68.7 | 94.4 | 开起卧式 | 428.6 | 0.95 | 92 | 202.6 | 2007.5 | 2270 | 2100 | 9 |
TF2000-14/2150 | 2000 | 0.8 | 10.5 | 137.5 | 95 | 开起卧式 | 428.6 | 148.4 | 214.3 | 20 | ||||
TF2500-12/2150 | 2500 | 0.8 | 10.5 | 171.83 | 95 | 开起卧式 | 500 | 2.71 | 146 | 235 | 4124 | 3400 | 3520 | 20 |
TF320-12/990 | 320 | 0.8 | 0.4 | 577 | 93 | 卧式 | 500 | 41 | 148 | 2080 | 1450 | 1240 | 4.33 | |
TF-400-12/990 | 400 | 0.8 | 0.4 | 722 | 93.6 | 卧式 | 500 | 49 | 181 | 2080 | 1450 | 1240 | 4.63 | |
TF-500-12/990 | 500 | 0.8 | 0.4 | 902 | 93.6 | 卧式 | 500 | 54.4 | 182 | 2180 | 1955 | 1510 | 5.6 | |
TF-2500-14/2150 | 2500 | 0.8 | 0.4 | 4510 | 95.5 | 卧式单轴承 | 428.6 | 138 | 252 | 2850 | 2800 | 2600 | ||
注：江西电机有限责任公司的数据
表2
型 号 | 额定技术数据 | 飞逸 转速 /（r/min） | 励磁数据 | 外形尺寸/mm | 重量 /t | ||||||||
功率 /kW | 电压 /V | 电流 /A | 转速 (r/min) | 效率 （%） | 功率 因数 | 电压/V | 电流/A | ||||||
并励/复励 | 并励/复励 | 长 | 宽 | 高 | |||||||||
TF500-12/1180 TF500-12/1180 TF750-12/1180 TF1000-8/1180 TF1000-14/1430 TF1000-14/1730 TF1650-10/1330 TF500-8/990 TF2200-10/1730 TF4000-12/2150 TF4000-16/2600 TF10000-14/2840 TF7500-14/2840 TF3500-26/3250 TF4000-36/3300 | 500 500 750 1000 1000 1000 1650 500 2200 4000 4000 10000 7500 3500 4000 | 400 6300 400 400 400 10500 400 10500 6300 11000 11000 11000 11000 11000 11000 | 902 57.3 1353.2 1804 1804 68.7 2977 34.4 252 262.43 262.4 656.08 515 229.6 262.4 | 500 500 750 750 428.6 428.6 600 750 600 500 375 428.5 428.5 230.8 166.7 | 93.4 93.12 95 96.9 95 94.3 96.5 94.5 96.6 96.3 96.3 93.7 96.8 95.9 95 | 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 | 600 600 600 900 515 515 720 900 720 600 450 515 515 277 200 | 61.1 39.5 68.7 85 94.9 95 95 58 84.7 138 113 167 153 138.2 240 | 143 255 137.2 183 172.3 173.5 233 187 282.1 277 294 411 404 294.7 269 | 2010 2010 2460 2441 3020 2805 3150 1480 2673 3880 3830 4750 4500 4005 4005 | 1785 1785 1975 1975 2250 2470 2160 1830 2640 3800 3621 4790 4790 4980 4000 | 1470 1470 1550 1550 1580 2400 2000 1120 2380 3300 3678 4100 4100 3820 3910 | 6.5 6.5 7 8 9.5 10 9 5 18 20.5 21 2.8 25 20 23 |
注：江西赣州电机厂的数据。
