MP系列无刷三相同步发电机

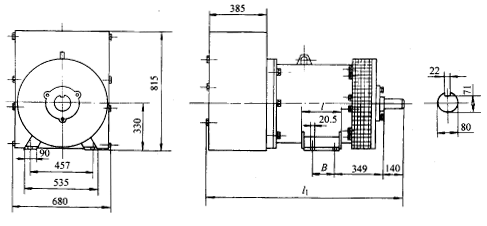

表3  MP系列430机座外形尺寸数据表                   (单位：mm)
机座号
型号
B
l
l1
机座号
型号
B
l
l1
431
MP-120-4
152
255
1260
433
MP-250-4
152
255
1385
MP-150-4
152
255
1260
432
MP-200-4
152
255
1335
MP-320-4
279
382
1485
MP系列无刷三相同步发电机

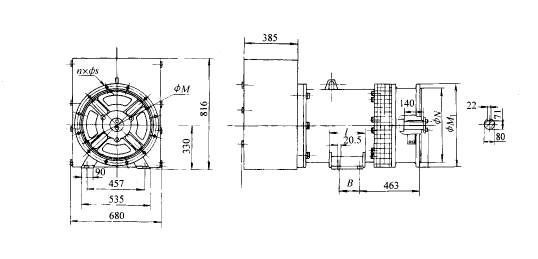

表4  MP系列430机座（431～433）F型外形尺寸数据表      （单位：mm）
机座号
型号
B
φM
φN
φM1
d/n×φs
l
l1
431/F1
MP-120-4

552
532
580
15/12×12
255
1280
MP-150-4
431/F2
MP-120-4
625
605
655
15/12×15
MP-150-4
432/F2
MP-200-4
1350
433/F2
MP-250-4
1400
431/F3
MP-160-4
530.2
511
550
15/12×12
1280
433/F4
MP-320-4
279
680
647.7
712
11.25/16×15
382
1500
MP系列无刷三相同步发电机

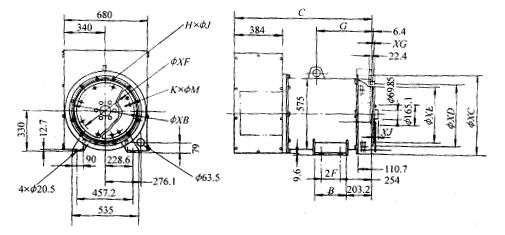

表5
机座号
C
G
2F
B
431/S□
973
413
152．40
254．00
432/S□
1100
451
152．40
254．00
433/S□
1253
502
279．40
381．00
    注：431/S□，其中□表示下表中编号D、A、K…。
表6                （单位：mm）
编号
法兰接口
联轴器片
SAE
H
J
XB
XC
XD
SAE
K
M
XE
XF
XG
XJ
D
#3
12
11.18
428.75
639.83
409.575
#10
8
10.41
314.300
295.15
53.85
1.53
A
#3
12
11.18
428.75
639.88
409.575
#111/2
8
10.41
352.400
333.25
39.62
15.75
K
#2
12
11.18
466.85
639.83
447.975
#10
8
10.41
314.300
295.15
53.85
1.53
B
#2
12
11.18
466.85
639.83
447.675
#111/12
8
10.41
352.400
333.25
39.62
15.75
N
#2
12
11.18
466.85
639.83
447.675
DELCO15.50
8
16.76
393.675
352.55
18.29
37.09
E
#1
12
12.70
530.35
639.83
511.175
#111/2
8
10.41
352.400
333.25
39.62
15.75
H
#1
12
12.70
530.35
639.83
511.175
DELCO17.75
8
16.76
450.952
394.46
18.29
37.09
F
#1
12
12.70
530.35
639.83
511.175
#14
8
13.46
466.700
438.15
25.40
29.98
L
#1/2
12
14.22
619.25
711.20
584.200
DELCO17.75
8
16.76
450.952
393.70
18.29
37.09
J
#1/2
12
14.22
619.25
711.20
584.200
#14
8
13.46
466.700
438.15
25.40
29.98
S
#0
16
14.22
679.45
711.20
647.700
DELCO17.75
8
16.76
450.952
393.70
18.29
37.09
M
#0
16
14.22
679.45
711.20
647.700
#14
8
13.46
466.700
438.15
25.40
29.98
MP系列无刷三相同步发电机

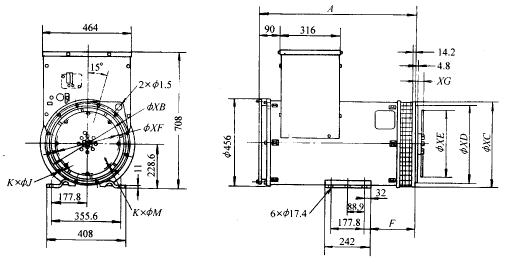

表7 MP系列360机(361～363)外形数据表        (单位：mm)
机座号
型号
C
l1
361
MP-40-4
197
765
MP-50-4
197
765
362
MP-64-4
197
855
MP-75-4
197
855
363
MP-90-4
286
935
MP系列无刷三相同步发电机
表8             （单位：mm）
机座号
型号
A
F
361/S□
MP-40-4
632
177．8
MP-50-4
632
177．8
362/S□
MP-64-4
724
177．8
MP-75-4
724
177．8
363/S□
MP-90-4
803
266．7
    注：361/S□，其中□表示下表中编号G、C、Y…。
表9             （单位：mm）
机座号
法兰接口
联轴器片
SAE
H
ΦJ
XB
XC
XD
SAE
K
ΦM
XE
XF
XG
G
#4
12
10.67
381.00
450.85
361.95
#71/2
8
8.64
241.27
222.25
30.23
C
#4
12
10.67
381.00
450.85
361.95
#8
6
10.41
263.50
244.35
61.98
Y
#4
12
10.67
381.00
450.85
361.95
#10
8
10.41
314.30
295.15
53.85
X
#3
12
10.67
428.75
450.85
409.58
#8
6
10.41
263.50
244.35
61.98
D
#3
12
10.67
428.75
450.85
409.58
#10
8
10.41
314.30
295.15
53.85
Z
#3
12
10.67
428.75
450.85
409.58
EDLCO12.75
4
13.46
323.82
279.40
0.00
A
#3
12
10.67
428.75
450.85
409.58
#111/2
8
10.41
352.40
333.25
39.62
---
#3
12
10.67
381.00
450.85
361.95
PERKINS
WEXICO
8
13.46
433.70
438.15
16.76
K
#2
12
10.67
466.85
488.95
447.68
#10
8
10.41
314.30
295.15
53.85
B
#2
12
10.67
466.85
488.95
447.68
#111/2
8
10.41
352.40
333.25
39.62
N
#2
12
10.67
466.85
488.95
447.68
DELCO15.50
8
16.76
393.67
352.55
18.29
E
#1
12
12.19
530.35
552.45
511.18
#111/2
8
10.41
352.40
333.25
39.62
F
#1
12
12.19
530.35
552.45
511.18
#14
8
13.46
466.70
438.15
25.40
H
#1
12
12.19
530.35
552.45
511.18
DELCO17.50
8
16.76
450.82
393.70
18.29
