一、概述

MP系列无刷三相同步发电机是改进设计的新型无刷发电机。

发电机与柴油机配套组成固定或移动电源，适用于各种场合，也可用作应急电源。

发电机设计独、结构先进、性能性良、运行可靠、使用方便，适合各种应用需要和气候条件，为20世纪90年代国际先进水平。

电气性能 稳态调压率不大于1%；电压调节范围大于10%U_N；线电压波形正弦性畸变率小于5%；热偏差为零（极微）。

使用条件 空气温度不超过40℃；海拔不超过1000m；额定电压为400V（60Hz时为480V）；额定频率为50Hz或60Hz；额定转速为1500r/min或1800r/min；功率因数为0.8(滞后);工作方式为连续(S1).

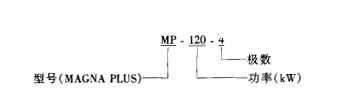

型号含义

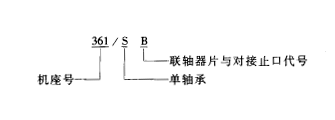

机座编号说明

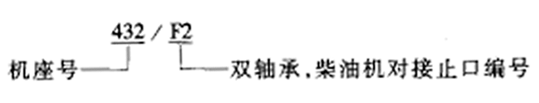

注：F型仅为带有与柴油机直接对接的凸缘止口。例如F1专配6135型柴油机，F2专配12V135型柴油机等。

注：例如MP120-4 361/SB：即为MP型120kW，4极，361机座单轴承结构，B号联轴器片与对接止口。

二、结构

发电机为全防护结构，内部通风散热结构独特，铝合金风扇，通风效益高，温升低。

无刷励磁，配有固态电压调节器。该调节器具有低速保护，电磁干扰抑止，过励关断等功能，且带有稳定性调节和电压幅度调节。

整体式凸极转子，阻尼绕组与转子铁心成为一体，磁场绕组用热固性环氧填充，有较高的机械和电气强度。

旋转整流器位于励磁机转子外侧，便于维修。

出线盒宽敞，内部可加装各种器件，顶部可按客房要求提供各种配套的控制屏。

发电机的绝缘等级为H级或F级。

按客户要求可提供用于并联运行的调压器及附加装置。

发电机分单轴承和双轴承两种结构：单轴承带有凸缘止口和联轴器片；双轴承适应国内各种型号柴油机配套，可按客户要求配置各种尺寸的凸缘止口。

发电机可制成12个出线端（订货时注明）可适用于：50Hz，208V/415V或60Hz，240V/480V。

三、主要技术数据

表1 431～433机座

表2 361～363机座

机座号	型号	功率/kW	电压/V	频率/Hz	功率因数	转速/(r/min)
361 361 362 362 363	MP-40-4 MP-50-4 MP-64-4 MP-75-4 MP-90-4	40 50 64 75 90	400	50	0.8(滞后)	1500
