一、概述
FAG系列无刷发电机是在引进西芝电机株式会社制造技术基础上开发的产品。发电机符合IEC、ISO国际标准和英国劳式船级社（LRS）、法国船级社（BV）、美国船级社（ABS）和中国船检局（ZC）等标准。
发电机波形畸变率小、调压精度高、振动小、噪声低，主要性能优于国内同类型产品。发电机使用环境温度为50℃。额定电压50Hz为400V，60Hz为450V。
发电机广泛使用于船舶、油田、煤矿、钻井平台，并可用于军工、铁路和高层建筑等领域，作为电源。

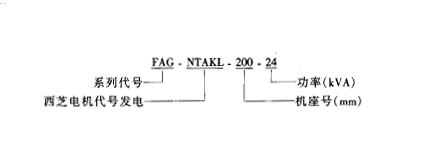

型号含义
二、结构简介
发电机为无刷励磁，凸极式整体磁极转子，发电机的绕组为F级绝缘，全阻尼绕组。外壳防护等级为IP22或IP23。
发电机每个规格有单轴承和双轴承结构分：单轴承支撑为VEK；双轴承支撑为VCK。均为油脂润滑球轴承。
三、主要技术数据
表1 400V/50Hz、450V/60Hz
机座号/mm | 200 | 200 | 200 | 250 | 250 | 280 | 280 | 315 | 315 | |
功率/kVA | 50Hz | 24 | 30 | 40 | 70 | 115 | 160 | 180 | 220 | 280 |
60Hz | 30 | 37.5 | 56.25 | 87.5 | 150 | 200 | 225 | 275 | 350 | |
额定功率因数 | 0.8 | |||||||||
环境温度/℃ | 50 | |||||||||
转速/(r/min) | 1500 | |||||||||

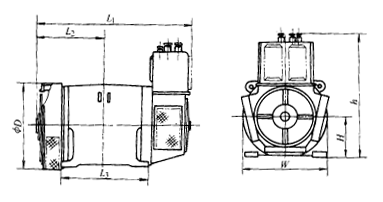

四、外形及安装尺寸
表2 （单位：mm）
功率/kVA | H | h | W | L1 | L2 | L3 | ΦD | 重量/kg | |
400V/50Hz | 450V/60Hz | ||||||||
24 | 30 | 200 | 810 | 430 | 860 | 390 | 260 | 460 | 330 |
30 | 37.5 | 200 | 810 | 430 | 980 | 450 | 380 | 460 | 380 |
40 | 56.25 | 200 | 810 | 430 | 980 | 450 | 380 | 460 | 440 |
70 | 87.5 | 250 | 890 | 520 | 1040 | 515 | 410 | 525 | 560 |
115 | 150 | 250 | 890 | 520 | 1180 | 585 | 510 | 525 | 710 |
160 | 200 | 280 | 935 | 570 | 1300 | 645 | 620 | 565 | 1000 |
180 | 225 | 280 | 935 | 570 | 1300 | 645 | 620 | 565 | 1060 |
220 | 275 | 315 | 945 | 650 | 1370 | 750 | 580 | 715 | 1140 |
280 | 350 | 315 | 945 | 650 | 1450 | 790 | 660 | 415 | 1360 |
表3 （单位：mm）
功率/kVA | H | h | W | L1 | L2 | L3 | ΦD | 重量/kg | |
400V/50Hz | 450V/60Hz | ||||||||
24 | 30 | 200 | 810 | 430 | 775 | 250 | 260 | 460 | 310 |
30 | 37．5 | 200 | 810 | 430 | 895 | 310 | 380 | 460 | 360 |
40 | 56．25 | 200 | 810 | 430 | 895 | 310 | 380 | 460 | 400 |
70 | 87．5 | 250 | 890 | 510 | 925 | 355 | 410 | 525 | 520 |
115 | 150 | 250 | 890 | 520 | 1065 | 425 | 510 | 525 | 680 |
160 | 200 | 280 | 935 | 570 | 1135 | 450 | 620 | 565 | 970 |
180 | 225 | 280 | 935 | 570 | 1135 | 450 | 620 | 565 | 1040 |
220 | 275 | 315 | 945 | 650 | 1096 | 446 | 580 | 715 | 1120 |
280 | 350 | 315 | 945 | 650 | 1176 | 486 | 660 | 715 | 1300 |
