一、概述

TF、TF-X、TF-K系列同步发电机与柴油机直接配套，组成柴油发电机组，作为农村、城镇、工矿的动力或照明电源。发电机的额定电压为400V，额定频率为50Hz。

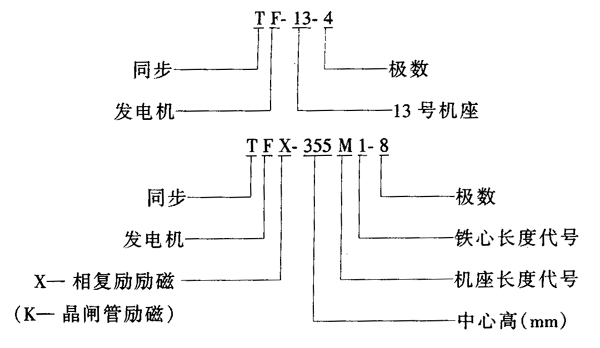

型号含义

TF、TF-X、TF-K系列同步发电机概述及结构简介与技术参数20～1500kW

二、结构简介

TF、TF-X、TF-K系列同步发电机为自扇冷防滴式。安装结构型式为IMB3，机座带底脚，端盖无凸缘。有一个圆柱轴伸。发电机旋转方向，从轴伸端看为逆时针方向。发电机出纡盒位置从轴伸端看在机座的右侧。

三、主要技术数据

型号	额定功率/kW	额定电压/V	额定电流/A	额定转速r/min	效率%	功率因数	稳态调整率（%）	飞逸转速r/min	励磁方式	励磁电压/V	励磁电流/A	外形尺寸/mm			重量/kg
型号	额定功率/kW	额定电压/V	额定电流/A	额定转速r/min	效率%	功率因数	稳态调整率（%）	飞逸转速r/min	励磁方式	励磁电压/V	励磁电流/A	长	宽	高	重量/kg
TF750-4	750	400	1353	1500	94.5	0.8	±2.5	1800	直流机	30	191	2820	1430	1360	6750
TF280-4	280	400	505	1500		0.8		1800	相复励			1750	1235	1125
TF1500-4	1500	400	2706	1500	95.5	0.8	±2.5	1800	直流机	34	239	4055	1750	1610	9370
TF13-4	300	400	541	1500	92	0.8		1800	带励磁机 ZL-210	64	104	19470	1150	1150	3200
TF-X-20-4	20	400	36.1	1500		0.8		1800		123	6.45
TF-X-24-4	24	400	43.3	1500		0.8		1800		135	6.22
TF-X-30-4	30	400	54	1500		0.8		1800		74	19
TF-X-40-4	40	400	72.2	1500		0.8		1800		87	19
TF-X-50-4	50	400	90.2	1500		0.8		1800		96	18.5
TF-X-64-4	64	400	115.5	1500		0.8		1800		170	11
TF-X-75-4	75	400	135.3	1500		0.8		1800		185	11
TF-X-90-4	90	400	162.4	1500		0.8		1800		81	25
TF-X-120-4	120	400	216.5	1500		0.8		1800		93	25.5
TF350-6	350	400	632	1000	94	0.8	±1.8	1200	相复励	101	48	1600	1050	1306	2800
TF600-6	600	400	1083	1000	94.8	0.8	±2.5	1200	相复励	48	122	2000	1460	1100	4230
TF1200-6	1200	400	2165	1000	95.5	0.8	±2.5	1200	相复励	70	140	2815	1750	1272	7300
TF12-6	160	400	289	1000	90	0.8		1200	带励磁机ZL-182	37	90	1840	1080	990	1550
TF-X-355M1-6	160	400	288	1000	91	0.8	±3	1200	相复励	130	130	1240	710	1120	1350
TF-X-355M2-6	200	400	361	1000	92	0.8	±1 ±3	1200	相复励	160	30	1320	710	1085	1700
TF800-8	800	400	1443	750	93.5	0.8	±2.5	900	相复励
TF1000-8	1000	400	2165	750	94	0．8	±2.5	900	相复励
TF-X-355M1-8	84	400	152	750	90	0.8	±3	900	相复励	95	27	1240	710	1120	1200
TF-X-355M2-8	120	400	217	750	90.5	0.8	±3	900	相复励	122	29	1240	710	1120	1350
TF-K-14-8	400	400	722	750	92	0.8	±2.5	900	---	42	155	2050	1400	1300	3700
TF-X-14-8	400	400	722	750	92	0.8	±2.5	900	相复励	42	155	2050	1400	1300	3700
TF200-10	200	400	361	600	91.5	0.8	±2.5	720	相复励	53.5	92.4	1820	1360	1100	3050
TF300-10	300	400	541	600	93	0.8	±2.5	720	相复励	54	121	1940	1360	1100	3500
TF320-10	320	400	577	600	93	0.8	±2.5	720	相复励	52	113	1860	1510	1250	3700
TF400-10	400	400	722	600	93.2	0.8	±2.5	720	相复励	53	126	2000	1710	1250	4150
TF450-10	450	400	812	600	93.2	0.8	±2.5	720	相复励	57	138	2000	1710	1250	4150
TF-13-10	200	400	361	600	91	0.8	---	720	带励磁机ZL-218-3	34	128	1940	1155	1155	2400
TF-14-10	300	400	541	600	92	0.8	---	720	带励磁机ZL-245	38	158	2050	1400	1300	4080
K TF- -13-10 X	200	400	361	600	91	0.8	---	720	---	34	128	1740	1155	1155	2300
K TF- -13-10 X	320	400	541	600	91.5	0.8	---	720	---	45	115	2050	1400	1300	3700
TF-200-12	200	400	314	500	91	0.8	±2.5	600	相复励	41	111	1820	1360	1100	2900
TF250-12	250	400	410	500	92	0.8	±2.5	600	相复励	41	113	2040	1360	1100	3300
TF300-12	300	400	541	500	910	0.8	---	600	---	38	181	1740	1510	1280	4150
TF360-12	360	400	565	500	93	0.8	---	600	相复励	36	171	1820	1500	1255	3950
TF400-12	400	400	722	500	93	0.8	±2.5	600	相复励	68	106	2100	1710	1250	4800
TF500-12	500	400	902	500		0.8		600		56	186	1941	1675	1540	3800
TFX-500-12	500	400	901	500		0.8			相复励			1980	1815	1485	6500
TF250-14	250	400	451	428	92	0.8	±2.5	514	相复励	55	120	1890	1510	1250	3800
TF1000-14	1000	400		428		0.8
TF800-8	800	400	1443	750	94.5	0.8				52	166	2200	1680	1250	5400
TF1100-8	1100	400	1985	750	95	0.8				58	169	2330	1680	1250	6450
