一、概述
TFX-H系列船用三相同步发电机，适用于内燃机托运组成的小型移动电站、陆用或船用发电机组，作为动力或照明的工频电源，亦可用于其他场合作为发动机电源。该发电机的电压为400V，频率为50Hz、60Hz。
发电机各项性能指标均符合ZBK21002—1989《船用三相同步发电机技术条件》。

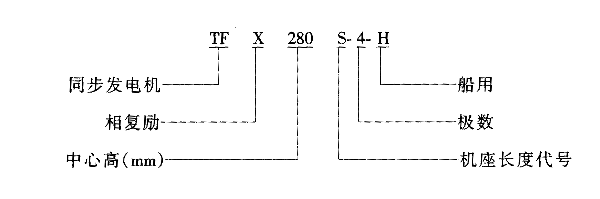

型号含义
二、结构简介
TFX-H系列发电机是采用电搞移相，电流互感器反馈，电复合的不可控相复励励磁方式的自励恒压发电机，具有设计制造精良、可靠性程度高、优越的稳态电压调整率等特点。
三、主要技术数据
型号 | 额定 功率/kW | 额定电流/A | 额定转速r/min | 效率（%） | 功率 因数 | 额定励磁电压/V | 额定励磁电流/A | 稳态 电压 调整率 | 转动'' 惯量/（kg·㎡） | 外形尺寸/mm | 重量/kg | |||
50Hz | 60Hz | 长 | 宽 | 高 | ||||||||||
TFX250M-4-H | 64 | 115 | 1500 | 90.5 | 90.5 | 0.8 | 87.5 | 15.3 | ±2.5% | 8.08 | 993 | 490 | 780 | 580 |
TFX250L-4-H | 75 | 135 | 1500 | 90.8 | 90.8 | 0.8 | 98.9 | 157 | ±2.5% | 9.75 | 1041 | 490 | 780 | 650 |
TFX280S-4-H | 90 | 162 | 1500 | 91 | 91 | 0.8 | 76 | 26 | ±2.5% | 11.7 | 1150 | 660 | 860 | 785 |
TFX280L-4-H | 120 | 216.5 | 1500 | 91.5 | 91.5 | 0.8 | 83 | 25.7 | ±2.5% | 15.4 | 1215 | 660 | 860 | 1020 |
TFX355M-6-H | 150 | 271 | 1000 | 90.5 | 90.6 | 0.8 | 90 | 35 | ±2.5% | 26.2 | 1240 | 860 | 1020 | 1350 |
