一、概述
ST系列单相同步发电机主要用作中小型型船舶照明以及城镇、乡村、家庭日用电器的小型电源。
发电机采用谐波励磁，不用自动电压调节器，就可达到自励恒压性能。另一种是采用自动电压调节器控制的励磁系统。这两种励磁系统均具有较好的动态特性，使用方便、可靠。
发电机工作方式为连续运行。根据用户需要可制成50Hz或60Hz，230V或115V任一种频率和任一种电压的单相电源。
型号含义
二、结构简介

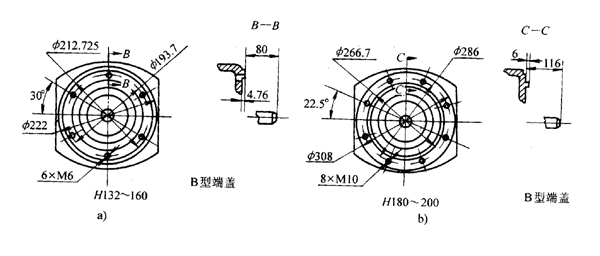

ST单相同步发电机的外壳防护型式为防滴式，采用凸极旋转磁场自励恒压结构，机座与端盖均用铸铁制成。定子采用E级绝缘，转子采用B级绝缘。安装尺寸符合IEC标准，如用B型端盖，可适应国外如澳大利亚和欧美等地区配套的要求。

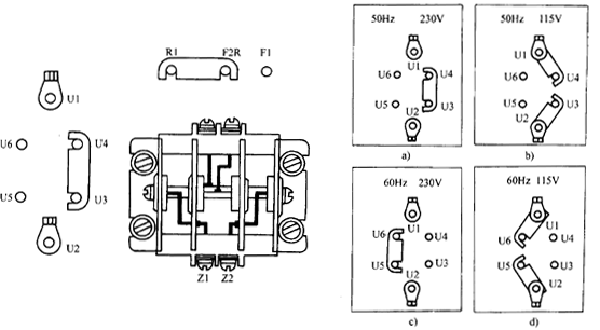

发电机接线盒内有接线图，如果需要某一频率和电压，只要改变盒内两块联接片即可改变频率或电压。
三、主要技术数据
表1
型号 | 功率 /kW | 电流/A | 电压/V | 极数 | 功率 因数 | 转速（r/min） | 电压调 整率（%） | |||
串联 | 并联 | 串联 | 并联 | 50Hz | 60Hz | |||||
ST-1-2 | 1 | 4.35 | 8.7 | 230 | 115 | 2 | 1 | 3000 | 3600 | ±5 |
ST-2-2 | 2 | 8.7 | 17.4 | 230 | 115 | 2 | 1 | |||
ST-3-2 | 3 | 13 | 26 | 230 | 115 | 2 | 1 | |||
ST-5-2 | 5 | 21.8 | 43.5 | 230 | 115 | 2 | 1 | |||
ST-2 | 2 | 8.7 | 17.4 | 230 | 115 | 4 | 1 | 1500 | 1800 | |
ST-3 | 3 | 13 | 26 | 230 | 115 | 4 | 1 | |||
ST-5 | 5 | 21.8 | 43.5 | 230 | 115 | 4 | 1 | |||
ST-7.5 | 7.5 | 32.6 | 65.2 | 230 | 115 | 4 | 1 | |||
ST-10 | 10 | 13.5 | 87 | 230 | 115 | 4 | 1 | |||
ST-12 | 12 | 52.2 | 104 | 230 | 115 | 4 | 1 | |||
ST-15 | 15 | 65.3 | 130 | 230 | 115 | 4 | 1 | |||
ST-20 | 20 | 87 | 174 | 230 | 115 | 4 | 1 | |||
ST-2K | 2 | 9.7 | 19.4 | 230 | 115 | 4 | 0.9 | 1500 | 1800 | ±2.5 |
ST-3K | 3 | 14.5 | 29 | |||||||
ST-5K | 5 | 24.2 | 48.4 | |||||||
ST-7.5K | 7.5 | 36.2 | 72.4 | |||||||
ST-10K | 10 | 48.3 | 96.6 | |||||||
ST-12K | 12 | 58 | 116 | |||||||
ST-15K | 15 | 72.5 | 145 | |||||||

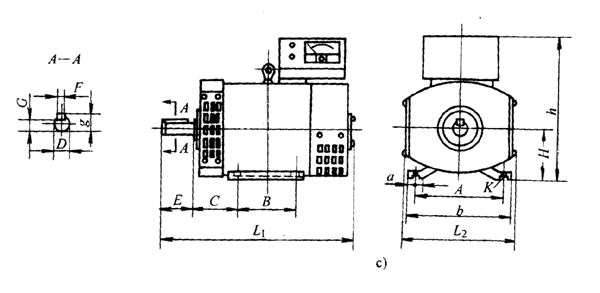

四、外形及安装尺寸
表2 （单位：mm）
型号 | A | B | C | D | E | F | G | H | K | a | b | h | L1 | L2 | g | 重量 /kg |
ST-1-2 | 190 | 159 | 70 | φ28 | 60 | 8 | 24 | 112 | φ12 | 30 | 220 | 335 | 410 | 235 | 30．5 | 35 |
ST-2-2 | 190 | 159 | 70 | φ28 | 60 | 8 | 24 | 112 | φ12 | 30 | 220 | 335 | 410 | 235 | 30．5 | 40 |
ST-3-2 | 216 | 178 | 89 | φ32 | 80 | 10 | 27 | 132 | φ12 | 34 | 250 | 385 | 480 | 270 | 34．8 | 60 |
ST-5-2 | 216 | 178 | 89 | φ32 | 80 | 10 | 27 | 132 | φ12 | 34 | 250 | 385 | 480 | 270 | 34．8 | 65 |
ST-2 2K | 216 | 178 | 89 | φ32 | 80 | 10 | 27 | 132 | φ12 | 34 | 250 | 385 | 480 | 270 | 34．8 | 65 |
ST-3 2K | 216 | 178 | 89 | φ32 | 80 | 10 | 27 | 132 | φ12 | 34 | 250 | 385 | 480 | 270 | 34．8 | 70 |
ST-5 5K | 254 | 254 | 108 | φ38 | 80 | 10 | 33 | 160 | φ15 | 50 | 310 | 440 | 580 | 325 | 40．8 | 120 |
ST-7.5 7.5K | 254 | 254 | 108 | φ38 | 80 | 10 | 33 | 160 | φ15 | 50 | 310 | 440 | 580 | 325 | 40．8 | 130 |
ST-10 10K | 279 | 203 | 121 | φ42 | 110 | 12 | 37 | 180 | φ15 | 60 | 339 | 480 | 610 | 365 | 44．8 | 140 |
ST-12 12K | 279 | 203 | 121 | φ42 | 110 | 12 | 37 | 180 | φ15 | 60 | 339 | 480 | 610 | 365 | 44．8 | 155 |
ST-15 15K | 318 | 228 | 133 | φ48 | 110 | 14 | 42．5 | 200 | φ19 | 60 | 378 | 540 | 660 | 400 | 51．2 | 192 |
ST-20 | 318 | 228 | 133 | φ48 | 110 | 14 | 42．5 | 200 | φ19 | 60 | 378 | 540 | 660 | 400 | 51．2 | 202 |
