TFW系列中型无刷三相同步发电机概述及技术参数与外形尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：541

     一、概述
    TFW系列中型三相同步发电机主要与柴油机配套组成柴油发电机组。适合用于作城镇、农村、矿区、林场等场所照明及动力的供电电源、补允电源或备用电源。
    发电机采用无刷励磁结构。发电机具有调压精度高、动态性能好、结构紧凑用户使用维护方便等特点。

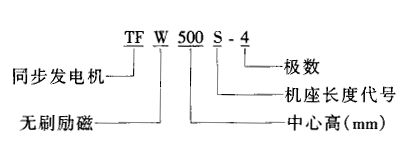

    型号含义
TFW系列中型无刷三相同步发电机概述及技术参数与外形尺寸

     注：如为湿热带产品，则在型号末尾加注“TH”；如为干热带产品则在型号末尾加注“TA”；有的制造厂还在型号后加注定子铁心外径尺寸，如宁波中策电机有限公司的TFW400-2-118，其中2表示铁心长度代号，12表示极数，118表示定子铁心外径尺寸。
     二、结构简介
    发电机由主发电机、交流励磁机、旋转整流元件组成。交流励磁机转子与主发电机转子同轴，主发电机定子槽内嵌三相主绕组和单相三次谐波绕组。发电机与柴油机的联接分为弹性联接和刚性联接两种。
     三、主要技术数据
表1
型号
额定值
效率
（%）
转动惯量
/kg·㎡
励磁机
功率
/kW
电压
/V
电流
/A
转速
/（r/min）
电压
/V
电流
/A
TFW500S1-4TH
500
400
902
1500
93.5/93
25
110
80
TFW500S-4TH
600
400
1082
1500
94/93
30.5
107
87
TFW500S-4TH
630
400
1136
1500
94/93.5
30.5
111
90
TFW500S-4TH
700
400
1263
1500
94.1/93
30.5
120
96.8
TFW500M-4TH
1000
600
1203
1500
94.8/94
50
79.3
161.8
TFW500M-6TH
500
440
820
1200
94/93
62.5
78
83.8
TFW500M-6TH
500
400
902
1000
94/93
62.5
87.9
94.3
TFW400M1-12
500
400
902
500
94.6/93
100
55.6
167
TF630S-12
360
460
564
600
94/93
80
44.4
176.4
TF630S-12
400
440/200
656/1312
600
94/93
80
45
180
表2
型号
功率/kW
电压/V
电流/A
频率/Hz
功率因数
TFW900-3-12-143
1250
6300
143
50
0．8
TFW900-3-12-143C
1250
400
2255
50
0．8
TFW800-1-12-143C
1200
400
2165
50
0．8
TFW900-1-16-143
1000
6300
114．6
50
0．8
TFW500-1-14-143C
1000
400
1804
50
0．8
TFW500-1-12-143
1000
6300
114．6
50
0．8
TFW500-1-12-143C
1000
400
1804
50
0．8
TFW-750-2-12-118
500
400
902
50
0．8
TFW-400-2-12-118
500
400
902
50
0．8
TFW750-1-12-118
400
400
722
50
0．8
TFW400-1-12-118
400
400
722
50
0．8

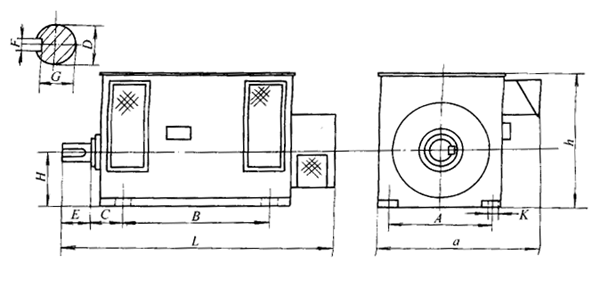

       四、外形及安装尺寸
TFW系列中型无刷三相同步发电机概述及技术参数与外形尺寸
表3          （单位：mm）
型号
A
B
C
D
E
F
G
H
K
L
a
h
TFW500S1-4TH
950
800
290
130
250
36
117.2
500
4×φ42
1862
1370
1060
TFW500S-4TH
950
1000
224
130
250
32
119
500
4×φ42
1942
1530
1060
TFW500S-4TH
950
900
280
130
250
36
117.2
500
4×φ42
1942
1370
1060
TFW500S-4TH
950
1000
224
130
250
32
119
500
4×φ42
2104
1500
1060
TFW500M-4TH
1020
900
375
140
250
36
128
500
4×φ42
2310
1385
1140
TFW500M-6TH
950
950
267
130
250
32
118.5
500
4×φ42
2005
1375
1060
TFW500M-6TH
950
950
267
130

32
119
500
4×φ42
2005
1375
1060
TFW400M1-12
1100
1020
240
160
300
40
146.5
410
4×φ42
2345
1430
1035
TFW630S-12
1120
1000
250
120
210
32
108.5
630
4×φ42
1650
1508
1300
TFW630S-12
1120
1000
250
120
210
32
108.5
630
4×φ42
1650
1486
1300
TFW500-1-14-143C
1700
1120
417.5




500
4×φ42
2270
2150
1850
TFW500-1-12-143
1170
1120
558.5




500
4×φ42
2620
2150
1850
TFW500-1-12-143C
1170
1120
558.5




500
4×φ42
2620
2150
1850
TFW750-2-12-118
1350
1455
417
180
230
45
192
750
4×φ55
2050
1780
1500
TFW400-2-12-118
1480
900
520
170
240
40
179
400
4×φ42
1960
1640
1560
TFW400-2-14-118
1480
900
520
170
240
40
179
400
4×φ42
1960
1640
1560
TFW750-1-12-118
1350
1455
417
180
230
45
192
750
4×φ55
2050
1780
1500
TFW400-1-12-118
1480
900
520
170
240
40
179
400
4×φ42
1960
1640
1560
