YLM2型炉用密封异步电动机外形及安装尺寸

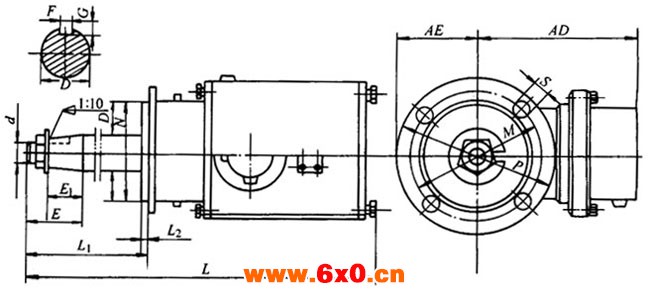

图2 YLM2型外形尺寸图（V1机座不带底脚，端盖有凸缘，轴伸向下）（见表2）
表2
型号 | E | E1 | F | G | M | D | N | P | S | AE | AD | d | L | L1 | L2 |
73M2-215L1-4 73M2-215L2-4 73M2-265L1-4 73M2-265L2-4 73M2-300L1-4 73M2-300L2-4 | 110 110 110 110 140 140 | 82 82 82 82 105 105 | 12 12 14 14 16 16 | 16.9 16.9 19.9 19.9 21.4 21.4 | φ215 φ215 φ265 φ300 φ300 φ300 | φ48 φ48 φ55 φ55 φ60 φ60 | 180 180 230 230 250 250 | 250 250 300 300 350 350 | 4×φ15 4×φ15 8×φ15 8×φ15 8×φ19 8×φ19 | 125 125 150 150 232 232 | 190 190 250 250 275 275 | M30×2 M30×2 M36×2 M36×3 M42×3 M42×3 | 932 932 875 875 1010 1010 | 528 528 435 435 135 465 | 6 6 6 5 6 6 |
