一、概述
YLM2炉用密封电动机是根据市场需要，在原来生产的YLM、YLM1基础上研制的电动机，主要用于真空度小于1.3332Pa井式回火炉、退化炉、氮化炉及各种箱式保护气体加热炉的内风扇的原动力。由于该电动机在端盖、出现盒等部分加装了O型密封圈。使电动机与外界隔离。改变了过去电炉一般沿用的动密封结构
而采用静密封提高了电炉的密封性能。该电动机在前端盖及机座内加装了水冷却套，在通水的情况下，能保证电动机的轴身风扇端在950℃高温下连续长期运行。该电动机采用F级绝缘，防护等级为IP54，冷却方式符合ICW37A41的规定。
电动机具有外形美观、重量轻、效率高、寿命长，设计结构合理，运行可靠，维护使用方便等特点。
使用条件冷却水温不超过30℃；海拔不超过1000m；额定电压为380V；额定频率为50HZ;接法在3KW及以下为Y连；4KW及以上为△联结。

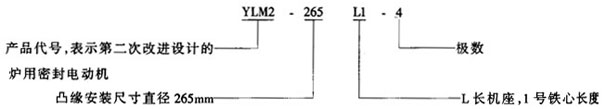

型号含义
二、结构简介
电动机的轴伸端端盖内有空腔，可通冷却水冷却轴、轴承，防止炉内热量传入电动机内部。
机壳内有空腔，可通冷却水。
定子、转子铁心采用优质钢硅片叠压而成。定子绕组采用F级绝缘，并用优质F130浸渍两次。转子为笼型，铸铝，端环带有鼓风散热风翼，转子装在轴上校正平衡。
接线盒：具有良好的密封性能，盒内空腔较大，便于接线。
轴承与润滑：电动机采用Z2级电动机专用轴承，具有精度高、噪声小等优点。润滑油为锂基润滑脂。

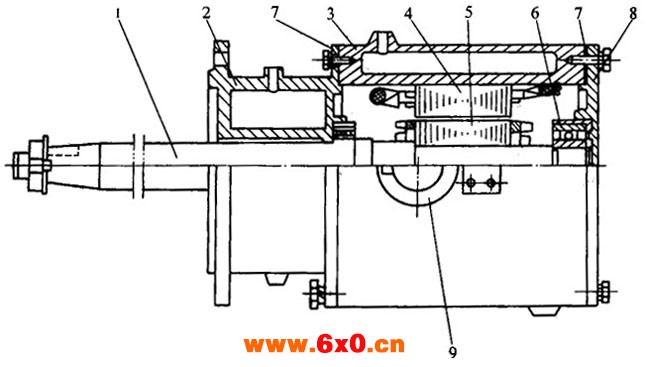

YLM2型结构图（见图1）。
图1 YLM2型结构图
1—转轴 2—水冷盖 3—水冷机座4—定子 5—转子
6—轴承 7—密封垫圈 8—后端盖 9—出线盒
