YPL、NPL、NP制冷屏蔽泵用三相异步电动机外形尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：589


YPL、NPL、NP制冷屏蔽泵用三相异步电动机外形尺寸

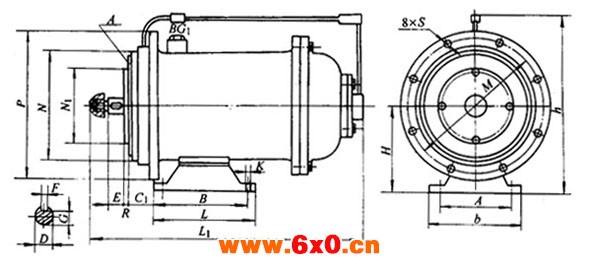

图1  NP形外形尺寸图
                                           表3                         （单位：mm）

型号
A
B
C1
D
E
F
G
H
K
M
NP-1.1-2
130
130
40.5
16
25
5
13
118
φ10.5
175
NP-3-4
140
160
53
25
39.5
8
21
170
φ14
255
NP-4-4
140
160
53
25
39.5
8
21
170
φ14
255
NP-5.5-4
140
160
90
30
53
8
26
185
φ14
285
NP-7.5-4
140
160
90
30
53
8
26
185
φ140
285
NP-13-4
210
250
96
30
53
8
26
205
φ18
285

型号
N
N1
P
R
S
b
h
L
L1
NP-1.1-4
155
75
200
2.9
M10
170
260
170
420
NP-3-4
225
155
285
7.5
17
190
355
210
535
NP-4-4
225
155
285
7.5
17
190
355
210
535
NP-5.5-4
255
185
320
6
18
190
390
210
620
NP-7.5-4
255
185
320
6
18
190
390
210
620
NP-13-4
255
185
320
6
18
270
410
310
750

YPL、NPL、NP制冷屏蔽泵用三相异步电动机外形尺寸
图2  NPL型外形尺寸图（见表4）
表4                        （单位：mm）
型号
E′
M
M′
N(d)
N′（d3）
P
S
S′
b1
L1
NPL-2.2-6
50
310
185
275
200
340
14
M6
240
440
NPL-5.5-6
65
390
250
310
270
410
18
M6
285
555
