YLM1型炉用密封异步电动机外形及安装尺寸

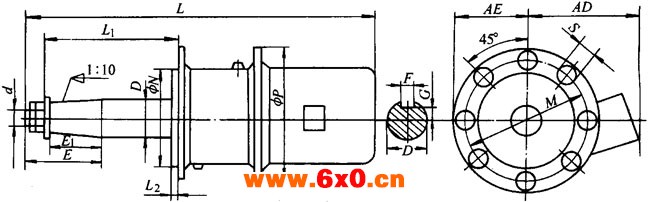

图2 YLM1型外形尺寸图（V1）（见表2）
表2 （单位：mm）
型号 | E | E1 | F | G | M | D | N | P | S | AE | AD | d | L | L1 | L2 |
YLM1-265M-4 | 80 | 58 | 6 | 14 | 265 | φ38 | 230 | 300 | 8×φ15 | 150 | 155 | M24×2 | 888 | 410 | 6 |
YLM1-265L-4 | 80 | 58 | 6 | 14 | 265 | φ38 | 230 | 300 | 8×φ15 | 150 | 155 | M24×2 | 943 | 410 | 6 |
YLM1-300M-4 | 110 | 82 | 12 | 16.9 | 300 | φ48 | 250 | 350 | 8×φ19 | 175 | 210 | M30×2 | 1015 | 435 | 6 |
