主要技术数据

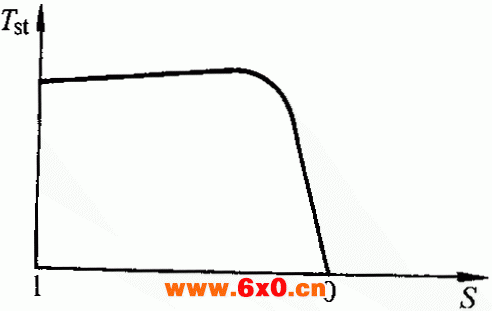

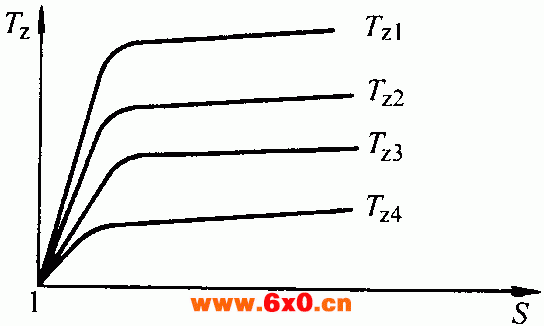

YTDT系列电动机的转矩、转速特性（T-S曲线）（见图1）；电动机采用能耗制动时的特性曲线（低速时绕组通以不同的直流电可获得不同的制动转矩）（见图2）。
图1
图2
电动机制噪声声压级数据[dB（A）]，见表1。
表1 （单位：dB（A））
型号 | 4 | 6 | 加风机 |
YTDT200 YTDT225 YTDT250 | 65 66 68 | 59 60 62 | 67 67 70 |
电动机振动速度有效值：4极小于1.8mm/s，6极小于1.12 mm/s（空载时）。
表2 YTDT系列主要技术数据表（380V，50Hz）
型 号 | 额定 功率 /kW | 额定 电压 /V | 额定 电流 /A | 同步 转速 /（r/min） | 堵转转矩 | 堵转电流 | 转差率（％） | |||
额定转矩 | 额定电流 | |||||||||
高速 | 低速 | 高速 | 低速 | 高速 | 低速 | |||||
YTDT200M1-4/6 200M2-4/16 200M-6/24 200L-4/16 200L-6/24 225M1-4/16 225M2-4/16 225M1-6/24 225M2-6/24 225L1-4/16 225L2-4/16 225L-6/24 250M1-4/16 250M2-4/16 250M1-6/24 250M2-6/24 250L1-4/16 250L1-624 250L2-6/24 | 4.0 5.5 4.0 7.5 5.5 11 15 7.5 11 18.5 22 15 25 30 18.5 22 37 25 30 | 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 | 12 15 12 20 15 26 36 23 30 43 49 38 55 63 45 52 82 58 69 | 1500 1500 1000 1500 1000 1500 1500 1000 1000 1500 1500 1000 1500 1500 1000 1000 1500 1000 1000 | 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 | 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 | 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 | 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 | 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 | 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 |
注：表中的功率、电流、转速指高速时的数值。
