一、概述

Y系列（IP23）异步电动机为一般用途笼型三相异步电动机，其功率等级和安装尺寸符合国际电工委员会IEC标准。

该电动机具有效率高、噪声小、振动低、转矩大、结构合理、外形美凤等特点。

电动机外壳防护等级为IP23，适合用于不含易燃、易爆或腐蚀性气体和较清洁的场所。该系列电动主要用于驱动各种无特殊要注的机械设备，如机床、泵、风机、压缩机及运输机械等。

电动机中心高为H160～280mm，功率等级从5.5～132kW，分2、4、6、8极，额定电压为380V，额定频率为50Hz，△联结，B级绝缘等极，安装型式为IMB3。

电动机的起动方式可采用满压起动或减压起动，传运方式为联轴器、正齿轮或带轮传动。带轮传动只限于30kW以下4极和75kW以下的8极电动机。

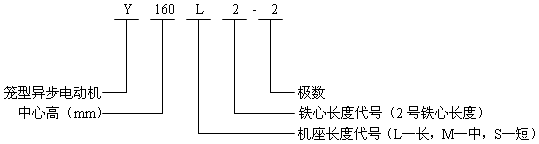

型号含义

Y系列（IP23）三相异步电动机概述及结构简介（H160～280mm）

节能效果：电动机各项指标比J2系列电动机有较大的提高，电动机在75%额定负载时，效率与Y系列（IP44）电动机相当，有效材料可节省20%以上。电动机在相同中心高时，输出功率比Y系列（IP44）电动机提高1～2级，体积缩小20%左右，重理减轻10%左右，有利于主机配套体积及减少运输重量。因此在防护等级要求较低的场合选用Y系列（IP23）电动机较为经济。

二、结构简介

Y系列（IP23）电动机为端盖进风和机座出风的径向通风结构，并根据IP23防护等级要求设计了机座和端盖附件。电动机的机座和端盖均由铸铁制成，进出风口均有防护栅。定子铁心由优质硅钢片冲压叠制而成。

电动机定子绕组采用高强度聚酯漆包圆铜线DMD，B级绝缘材料，具有高的机械强度和绝缘强度。电动机的转子为铸铝笼型转子。

电动机为单轴伸，经协议可供应双轴伸电动机。采用的轴承为专用轴承。

电动机的出线盒位于电动机的右侧（从轴伸端看），如用户要求，也可置于左侧。盒内的接线板有六个出线端，盒内还有接地标志。
