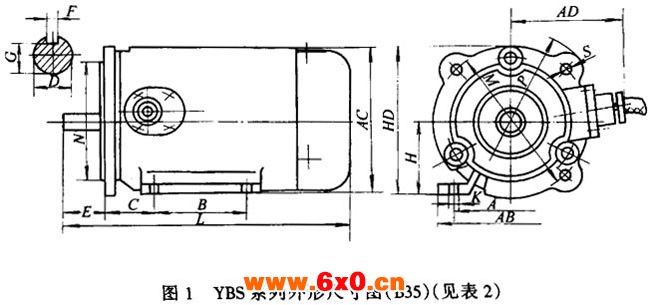

表2
中心高 | A | B | C | D | E | F | G | H | K | M | N | P | S | 孔数 | AB | AC | AD | HD | L |
71 | 112 | 90 | 40 | 14 | 40 | 4 | 11.5 | 71 | 7 | 130 | 110 | 160 | 10 | 4 | 140 | 140 | 120 | 150 | 260 |
80 | 125 | 100 | 56 | 19 | 40 | 6 | 15.5 | 80 | 10 | 165 | 130 | 200 | 12 | 4 | 160 | 170 | 135 | 165 | 320 |

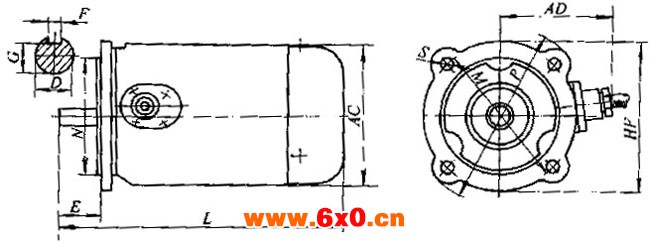

图2 YBS系列外形尺寸图（B5）（见表3）
表3 （单位：mm）
中心高 | D | E | F | G | M | N | P | S | 孔数 | AC | AD | HF | L |
71 | 14 | 40 | 4 | 11.5 | 130 | 110 | 160 | 10 | 4 | 145 | 120 | 145 | 260 |
80 | 40 | 6 | 15.5 | 165 | 130 | 200 | 12 | 4 | 165 | 135 | 165 | 320 | 320 |
