Y-J系列舰用三相异步电动机外形安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：500

Y-J系列舰用三相异步电动机外形安装尺寸

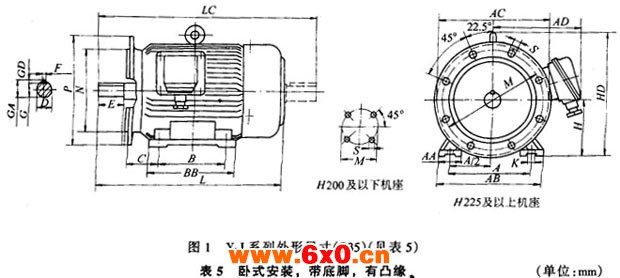

表5 卧式安装，带底脚，有凸缘（单位：mm）

中心高	A	B	C	D	E	F	G	GA	GD	H	K	M	N	P
63	100	80	40	11	23	4	8.5	12.5	4	63	φ7	75	60	90
71	112	90	45	14	30	5	11	16	5	71		85	70	105
80	125	100	50	19	40	6	15.5	21.5	6	80	φ10	165	130	200
90S	140		56	24	50	8	20	27	7	90
90L		125
100L	160	140	63	28	60		24	31		100	φ12	215	180	250
112M	190		70							112
132S	216		89	38	80	10	33	41	8	132		265	230	300
132M		178
160M	254	210	108	42	110	12	37	45		160	φ15	300	250	350
160L		254
180M	279	241	121	48		14	42.5	51.5	9	180
180L		278
200L	318	305	132	55		16	49	10	10	200	φ19	350	300	400
225S	356	286	149	55/60	110/140	16/18	49/53	59/64	10/11	225		400	350	405
225M		311
250M	406	249	168	60/65	140	18	53/58	64/69	11	250	φ24	500	450	550
280S	457	368	190	65/75		18/20	53/67.5	69/79.5	11/12	280
280M		419

中心高	S	AA	AB	AC	AD	BB	HD	L	LC
63	4×M5	27	130	130	85	107	190	230
71	4×M6	31	145	145	85	115	205	255
80	4×M10	38	165	165	160	135	205	290	330
90		40	180	180	175	135	225	320	370
90		40	180	180	175	160	225	345	410
100L	4×M12	45	205		185	180	250	385	445
112M		55	245		195	185	270	405	460
132S		65	280		235	205	320	480	555
132M		65	280		235	245	320	520	595
160M	4×M16	75	330		265	275	385	625	735
160L					265	320	385	670	780
180M			355		280	315	425	670	780
180L			355		280	355	425	705	815
200L			395	400	355	385	475	780	890
225S	8×M16	80	435	450	370	375	530	845	955
225M		80	435	450	370	400	530	840/870	950/1010
250M 280S		85	490	495	455	460	570	955	1095
250M 280S		90	550	550	470	535	640	1040	1180
280M		90	550	550	470	585	640	1090	1230

注：表格内分数的分子为2极电动机数据，父母为2极以上电动机数据。

Y-J系列舰用三相异步电动机外形安装尺寸

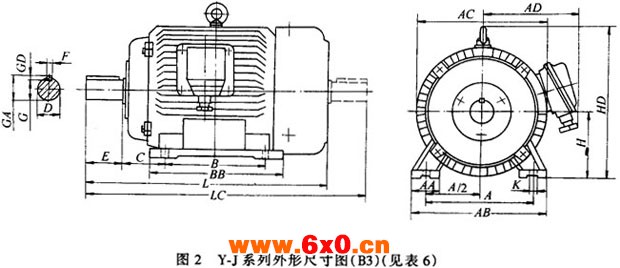

表6 卧式安装，带底脚，无凸缘电动机（单位：mm）

机座号	A	B	C	D	E	F	G	GA	GD	H	K	AA	AB	AC	AD	BB	HD	L	LC
63	100	80	40	11	23	4	8.5	12.5	4	63	φ7	27	130	130	85	107	190	230	—
71	112	90	45	14	30	5	11	16	5	71		31	145	145	85	115	205	255	—
80	125	100	50	19	40	6	15.5	21.5	6	80	φ10	38	165	165	160	135	205	290	330
90S	140		56	24	50	8	20	27	7	90		40	180	180	175		225	320	370
90L	140	125														160		345	410
100L	160	140	63	28	60		24	31		100		45	205	205	185	180	250	385	445
112M	190		70							112	φ2	55	245	230	195	185	270	405	460
132S	216		89	38	80	10	33	41	8	132		65	280	270	235	205	320	480	555
132M		178														245		520	595
160M	254	210	108	42	110	12	37	45	8	160	φ15	75	330	325	265	275	385	625	735
160L		254														320		670	780
180M	279	241	121	48		14	42.5	51.5	9	180			355	360	280	315	425	670	780
180L		279														355		705	815
200L	318	305	133	55		16	49	59	10	200	φ19		395	400	355	385	475	780	890
225S	356	286	149	55/60	110/140	16/18	49/53	59/64	10/11	225		80	435	450	370	375	530	845	955
225M		311														400		840/870	950/1010
250M	406	349	168	60/65	140	18	53/58	64/69	11	250	φ24	85	490	495	455	460	570	955	1090
280S	457	368	190	65/75		18/20	58/67.5	69/79.5	11/12	280		90	550	550	470	535	640	1040	1180
280M		419														585		1090	1230

注：表格内分数的分子为2极电动机数据，分母为4极及以上极数电动机数据。

Y-J系列舰用三相异步电动机外形安装尺寸

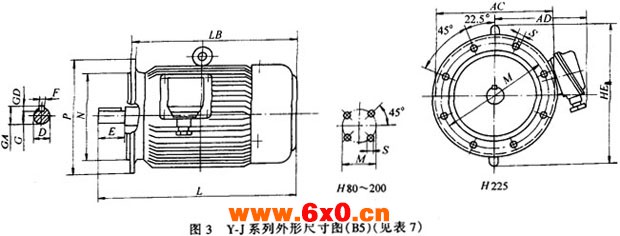

表7 卧式安装，无底脚，带凸缘电动机（单位：mm）

中心高	D	E	F	G	GA	GD	M	N	P	S	AC	AD	HE	LB	L
63	11	23	4	8.5	12.5	4	115	95	140	4×φ	130	85	190	227	250
71	14	30	5	11	16	5	130	110	160		145		205	245	275
80	19	40	6	15.5	21.5	6	165	130	200	4×φ	165	160	230	250	290
90S	24	50	8	20	27	7					180	175	235	270	320
90L														295	345
10L0M	28	60		24	31		215	180	250	4×φ	205	185	275	325	385
11S2											230	195	285	345	405
132M	38	80	10	33	41	8	265	230	300		270	235	340	400	480
132M														440	520
160L	42	110	12	37	45		300	250	350	4×φ	325	265	400	515	625
160M														560	670
180M	48		14	42.5	51..5	9					360	280	420	560	670
180L														595	705
200L	55		16	49	59	10	350	300	400		400	355	475	670	780
225S	55/60	110/140	16/18	49/53	59/64	10/11	400	350	450	8×φ19	450	370	530	735	845
225M														730	840/870

注：表格内分数的分子为2极电动机数据，分母为2极以上的电动机数据。

Y-J系列舰用三相异步电动机外形安装尺寸

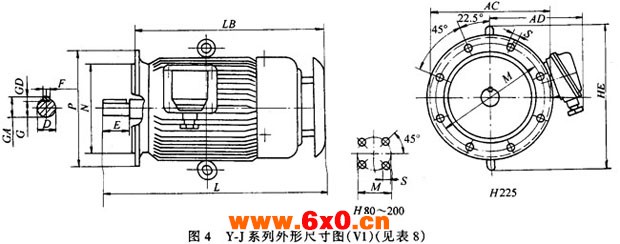

表8 立式安装，无底脚，有凸缘（单位：mm）

中心高	D	E	F	G	GA	GD	M	N	P	S	AC	AD	HE	LB	L
80	19	40	6	15.5	21.5	6	165	130	200	4×φ12	165	160	260	295	355
90	24	50	8	20	27	7					180	175	270	315	365
90														340	390
100	28	60		24	31		215	180	250	4×φ15	205	185	300	370	430
112											230	195	320	390	450
132	38	80	10	33	41	8	265	230	300		270	235	380	455	535
132														495	575
160	42	110	12	37	45		300	250	350	4×φ19	325	265	450	575	680
160														620	725
180	48		14	42.5	51.5	9					360	280	490	620	730
180														655	765
200	55		16	49	59	10	350	300	400		400	355	550	730	840
225	55/60	110/140	16/18	49/53	59/64	10/11	400	350	450	4×φ19	450	370	610	795	905
225														790	900/930
250	60/65	140	18	53/58	64/69	11	500	450	550		495	455	640	875	1015
280	65/75		18/20	58/67.5	69/79.5	11/127					550	470	720	970	1100
280														1020	1160

注：表格内分数的分子为2极电动机数据，分母为2极以上的电动机数据。
