YGJ系列油浸式滚筒用三相异步电动机外形尺寸（IP10）

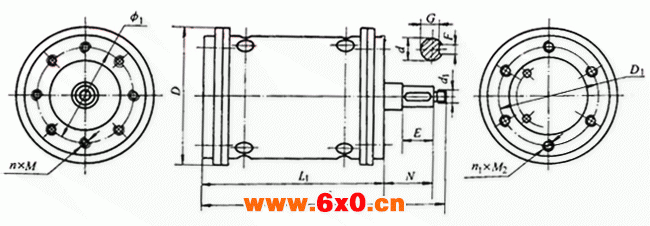

图1 YGJ系列90L～160M外形尺寸图（见表2）
表2 （单位：mm）
型号 | 安装尺寸代号 | d | d1 | F | G | D1 | φ1 | L1 | N | E | n×M1 | n1×M2 | D | L |
YGJ90L-4 | J1 | 22 | 20 | 6 | 18.5 | 145 | 142 | 225 | 70 | 38 | 4×8 | 4×8 | 158 | 315 |
YGJ100L1-4 YGJ100L2-4 YGJ112M-4 | J2 | 5 | 20 | 8 | 21 | 180 | 180 | 292 | 80 | 45 | 6×10 | 6×10 | 248 | 392 |
YGJ132M-4 | J3 | 35 | 25 | 10 | 30 | 244 | 220 | 3465 | 94 | 56 | 8×10 | 6×10 | 278 | 461.5 |
YGJ132M-4 YGJ160M-4 | J4 | 35 | 25 | 10 | 30 | 244 | 260 | 395 | 94 | 56 | 8×12 | 6×12 | 330 | 510 |

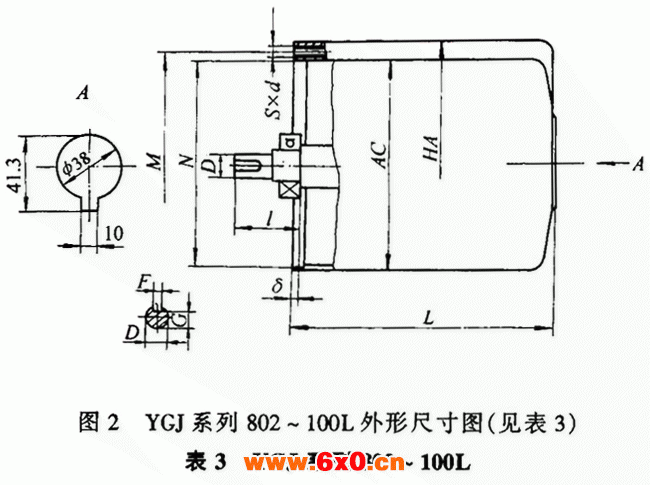

表3 YGJ系列802～100L （单位：mm）
型号 | M | N | D | F | G | δ | l | s×d | AC | HA | L |
YGJ802 | φ144 | φ133 | φ10 | 3 | 8.2 | 4 | 35 | 3×M8 | 136 | 158 | 167 |
YGJ100SA | φ170 | φ157 | φ14 | 5 | 12.1 | 2 | 40 | 3×M10 | 167 | 190 | 169 |
YGJ100M12A | 219 | ||||||||||
YGJ100LA | 249 | ||||||||||
YGJ100SB | φ18 | 15.5 | 16 | 49 | 169 | ||||||
YGJ100M12B | 219 | ||||||||||
YGJ100LB | 249 |
