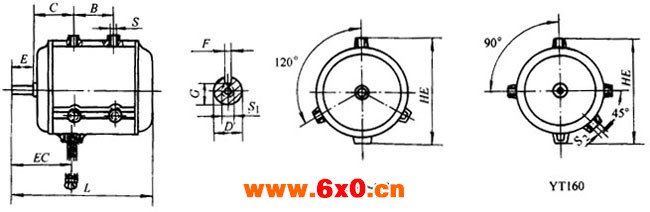

YT90～160（B30）外形尺寸图（见表2）
表2 （单位：mm）
中心高 | 功率/KW | B | C | D | E | F | G | EC | S | S1 | S2 | HE | L | ||
2极 | 4极 | 6极 | |||||||||||||
90S | 1.5 | 1.1 | 0.75 | 86 | 66 | 24j6 | 50 | 8 | 20 | 120 | M12 | M6 | M18×1.5 | 185 | 263 |
90L | 2.2 | 1.5 | 1.1 | 115 | 66 | 288 | |||||||||
100L12 | 3 | 2.2 3 | 1.5 | 130 | 73 | 24j6 | 60 | 24 | 140 145 | 215 | 327 | ||||
112M | 4 | 4 | 2.2 | 130 | 80 | 235 | 341 | ||||||||
132S12 | 5.5 7.5 | 5.5 | 3 | 130 | 100 | 24K6 | 80 | 10 | 33 | 185 | M14 | 275 | 399 | ||
132M12 | 7.5 | 4 5.5 | 168 | 100 | 437 | ||||||||||
160M | 11 15 | 11 | 4.5 | 200 | 120 | 24K6 | 110 | 12 | 37 | 335 | M16 | M8 | M20×1.5 | 335 | 536 |
160L | 18.5 | 15 | 11 | 244 | 120 | 580 | |||||||||
