一、概述
YBGB系列管道泵用隔爆型异步电动机是化工、石油等部门输送管道泵配套的专用电动机。该电动机是在YB系列电动机派生的全封闭自扇冷式电动机。
电动机具有高效、节能、温升裕度大、寿命长、性能好、噪声低、振动力、隔爆性能优良等特点。
电动机符合国家标准GB3836.2—1983《爆炸性环境用电气设备 隔爆电气设备“d”》的规定。
防爆等级dⅡAT4型适用于含有ⅡA级，温度组别为T1、T2、T3、T4组爆炸危险性混合物存在的场所。
防爆等级dⅡBT4型适用于含有ⅡB级，温度组别为T1、T2、T3、T4组爆炸危险性混合物存在的场所。
电动机主体外壳防护等级：户内用为IP44，户外用IP54，接线盒均为IP54。如订货时不注明防护等级者，均按IP44供货。

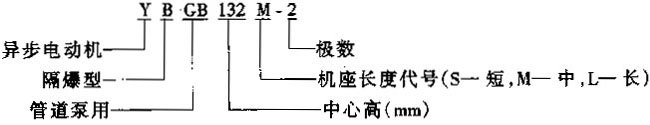

型号含义
使用条件环境空气温度随季节变化，范围为-20～+40℃；海拔不超过1000m；频率为50HZ；空气中经常或不定期地存在一种或多种化学腐蚀介质，其允许浓度不大于表1规定。户外形电动机除适应上述条件外，还应适应下列环境条件：最大降雨量5mm/min；太阳辐射强度1000W/m2 ；有尘砂、冰、雪、霜和露。
电动机的接法，在电压380V，功率3KW及以下者为Y联结；4KW及以上者为△联结；660V为Y联结。
表1
化学腐蚀介质 | 允许浓度/（mg/m3） | 备注 |
氧气 | 0.25 | |
氯化氢 | 2.00 | |
二氧化硫及三氧化硫 | 3.00 | 折算为二氧化硫浓度 |
氮的氧化物 | 1.50 | 折算为五氧化二氮浓度 |
硫化氢 | 4.50 | |
氨气 | 5.00 | |
酸雾、碱雾 | 少量 |
二、结构简介
定子：定子铁心绕组经浸渍处理，使之形成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。电动机的绝缘等级为F级，但温升限值在B级允许范围内，即户内为80K，户外为75K，温升裕度大，使用寿命长。
转子：电动机采用热套或冷压工艺，铸铝转子，并经校验动平衡。
接线盒：YBGB系列电动机的接线盒为圆筒形隔爆结构，盒内有较大的空腔，便于接线，进线分橡套电缆和钢管布线两种，并按不同的起动要求，分别制成一个或两个进线口，接线盒空腔与机座主空腔之间为螺纹隔爆结构。接线盒位于靠近轴伸端，可以两侧进线。定货时无特殊要求，均按一个进线口供货。
风罩：钢板结构，其通孔为8mm×8mm方孔，在防止一定大小外物侵入的前提下得到最大的通风面积，风路畅通，外形美观，刚性好，防护等级为IP20。
轴承：选用电机专用轴承和止推轴承，承受轴向力。
电动机的安装结构型式为立式安装。
电动机接线盒钢管布线的进线口螺纹规格，见表2。
表2 （单位：mm）
中心高 | 进线口螺纹 | 中心高 | 进线口螺纹 |
80～112 132～180 | M30×2 M36×2 | 200～225 250～280 | M48×2 M64×2 |
