一、概述
Y-H系列为全封闭，自扇冷式、船用三箱笼型异步电动机，适用于船舶上作驱动各种机械，如泵类、通风机、分离器、液压机械及其他辅助设备等用。
该系列是Y系列三相异步电动机的派生产品，具有效率高和起动转矩大等优点。
电动机是按国家标准GB755—1987《旋转电机基本基本技术要求》和ZC《钢制海船建造规范》设计的，并经国家船检局认可。
电动机也符合以下标准和规范的有关要求：
IEC34 旋转电机
IEC72旋转电机安装尺寸及功率等级
IEC92 穿用电器设备（装置）
IEC68 基本环境试验程序
电动机还符合下列船及社规范：
LR 英国劳氏船级社
GL 德国劳氏船极社
NK 日本海事协会（日本船级社）
使用条件冷却介质温度不超过50℃；海拔为0m；空气相对湿度不大于95％；倾斜为22.5°；可在有凝露、烟雾、油雾、霉菌、冲击和振动环境中。
电动机的额定电压为380V、50HZ与440V、60H.工作额定为连续工作制（S1）。
电动机在3KW及以下为Y联结，其于为△联结。
电动机采用满压直接起动，在空载和轻载时，允许采用降压起动。

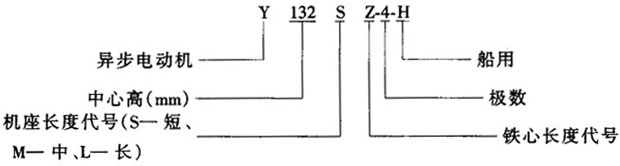

型号含义
二、结构简介
Y-H系列电动机的防护等级为IP44，绝缘等级为B级。电动机的机座、端盖和轴承盖材料采用灰口铸铁HT20-40（GB 976-1967），机座表面铸有轴向散热筋，能增加冷却效果。
电动机一般只有一个圆柱形轴伸。根据用户要求，对B3和B35型的电动机可制成两个轴伸。第二个轴伸仅能用联轴器传递额定功率。转轴材料采用45号优质钢（GB 699-1965）。
电动机的接线盒位于机座右侧，从主轴伸端视之。若接线盒装于机座左侧，则必须在定货时加以说明。接线盒内有六个接线栓，接线盒盖内有接线图，接线标志全部符合IEC34—8（1977）的规定。两个相邻导电零件的间隙不小于8mm；所有漏电距离不小于12mm。接线盒内另有一个供接地用的接线柱。
电动机有四种基本安装型式：
I MB 3：机座带底脚，端盖上无凸缘的结构型式；
IMB 35：机座带底脚，端盖上带大于机座的凸缘结构型式；
IMB 5：机座不带底脚，端盖上带大于机座的凸缘结构型式；
IMV 1：机座不带底脚，端盖上带大于机座的凸缘结构型式，轴伸向下。
