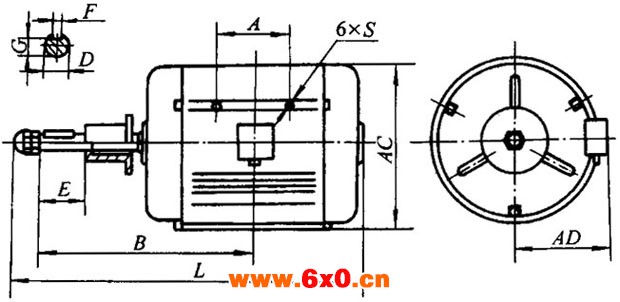

图1 YLZ系列机座不带底脚，端盖无凸缘电动机外形尺寸图。
表2
型号 | 极数 | A | B | E | AD | G | F | D | L | AC | S | |
长轴 | 短轴 | |||||||||||
YLZ90S | 6 | 85 | 200 | 160 | 50 | 160 | 20 | 8 | 21 | 355 | 175 | M8 |
YLZ90L | 110 | 212.5 | 172.5 | 380 | ||||||||
YLZ100L | 6、8 | 235 | 195 | 60 | 180 | 21 | 28 | 425 | 215 | M10 | ||
YLZ112M | 238 | 203 | 190 | 435 | 240 | M12 | ||||||
YLZ132S | 6、8、12 | 150 | 303.5 | 213.5 | 80 | 210 | 33 | 10 | 38 | 435 | 275 | |
YLZ132M | 322.5 | 262.5 | 535 | |||||||||
YLZ160M | 6、8、12、16 | 377 | — | 110 | 265 | 37 | 12 | 42 | 668 | 335 | M16 | |
YLZ160L | 399 | 712 | ||||||||||
YLZ180M | 400.5 | 285 | 42.5 | 14 | 48 | — | 370 | M20 | ||||
YLZ180L | 419.5 | — | ||||||||||
YLZ200L | 6、8、12、16、20 | 446 | 315 | 49 | 16 | 55 | — | 410 | M24 | |||

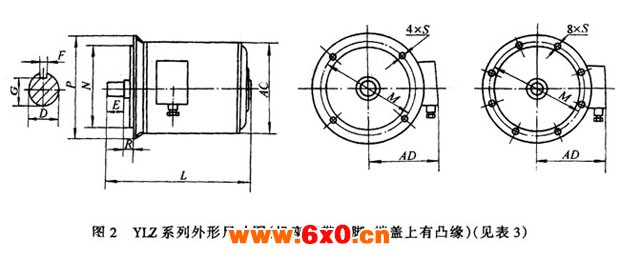

表3 （单位：mm）
型号 | 凸缘号 | 极数 | P | N | E | R | M | D | G | F | L | AD | S | 凸缘 孔数 | AC |
YLZ132S | FF325 | 4、6、8、12 | φ350 | φ278 | 40 | 20 | φ325 | 38 | 33 | 10 | 395 | 210 | 13.5 | 4 | 275 |
YLZ132M | 433 | ||||||||||||||
YLZ160M | 4、6、8、12 | 42 | 37 | 12 | 495 | 265 | 335 | ||||||||
YLZ160L | 545 | ||||||||||||||
YLZ180M | FF350 | φ400 | φ300 | 110 | 0 | φ350 | 48 | 42.5 | 14 | 575 | 285 | 16 | 375 | ||
YLZ180L | 615 | ||||||||||||||
YLZ180L | FF510 | 4 | φ500 | φ455 | 70 | 20 | φ510 | 55 | 49 | 16 | 595 | 285 | 8 | ||
YLZ200L | 4、6、8、12 | 655 | 315 | 410 |
