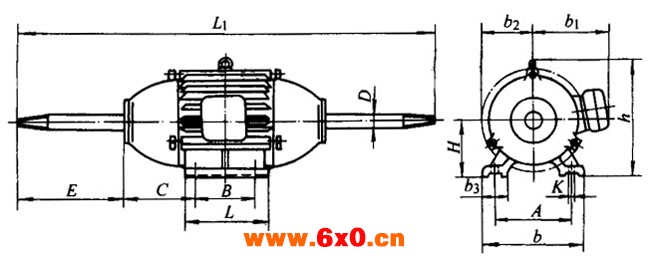

JP2型外形尺寸图（见表3）
表3 JP231～241外形尺寸 （单位：mm）
型号 | A | B | b | b1 | b2 | b3 | C | D | E | H | h | K | L | L1 |
JP231-2 | 190 | 140 | 245 | 180 | 120 | 50 | 145 | 35 | 252.5 | 112 | 270 | Ф13 | 175 | 935 |
JP232-2 | 190 | 159 | 245 | 180 | 120 | 50 | 145 | 35 | 265.5 | 112 | 270 | Ф13 | 195 | 980 |
JP241-2 | 216 | 140 | 275 | 210 | 140 | 33 | 165 | 45 | 325 | 132 | 315 | Ф13 | 200 | 1120 |
表4 JP221～222、242外形尺寸
型号 | 额定功率/KW | 外形尺寸/mm | ||
长 | 宽 | 高 | ||
JP221-2 JP222-2 JP242-2 | 1.5 2.2 7.5 | 860 888 1158 | 260 260 350 | 210 210 315 |
