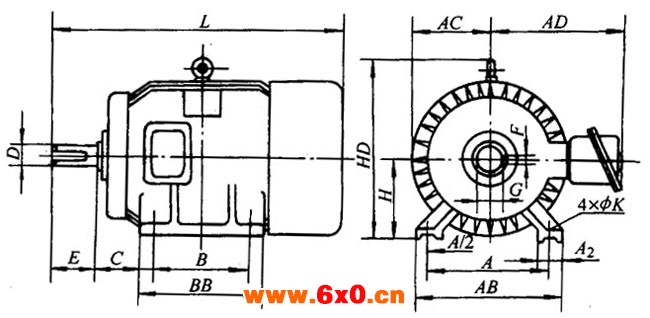

CH系列超高转差率三相异步电动机外形及安装尺寸
表6 （单位：mm）
型号 | H | A | B | C | D | E | F | G | HG | L | AC | AD | AB | A2 | BB | K |
YCH280S-6 | 280 | 457 | 368 | 190 | φ80 | 170 | 22 | 71 | 930 | 1045 | 275 | 395 | 540 | 100 | 450 | 24 |
YCH225S-6 | 225 | 365 | 286 | 149 | φ65 | 140 | 18 | 58 | 535 | 860 | 235 | 385 | 435 | 85 | 348 | 19 |
CH系列超高转差率三相异步电动机外形及安装尺寸
型号 | H | A | B | C | D | E | F | G | HG | L | AC | AD | AB | A2 | BB | K |
YCH280S-6 | 280 | 457 | 368 | 190 | φ80 | 170 | 22 | 71 | 930 | 1045 | 275 | 395 | 540 | 100 | 450 | 24 |
YCH225S-6 | 225 | 365 | 286 | 149 | φ65 | 140 | 18 | 58 | 535 | 860 | 235 | 385 | 435 | 85 | 348 | 19 |
