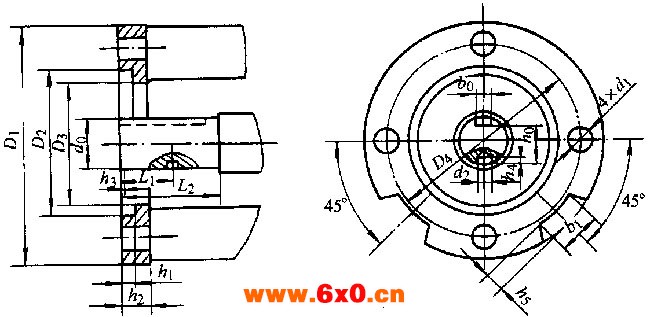

机座号 | 最大外径 | 凸缘尺寸 | 轴伸尺寸 | 电缆尺寸 | ||||||||||||||
D1 | D2 | D3 | D4 | h1 | h2 | h3 | d1 | d0 | d2 | h4 | h0 | b0 | L1 | L2 | b1 | h5 | ||
150 | 143 | 130 | 90 | ≥80 | 110 | 6.5 | ≤15 | 0+ 0.5 | 12 | 28 | 7.5 | 6 | 24 | 8 | 25 | ≥45 | 22 | 10 |
200 | 184 | 180 | 95 | ≥80 | 150 | ≤20 | 15 | 28 | 7.5 | 6 | 24 | 8 | 30 | ≥55 | 32 | 12 | ||
250 | 233 | 210 | 110 | ≥80 | 165 | ≤25 | 19 | 32 | 9.5 | 7 | 27 | 8 | 35 | ≥70 | 45 | 18 | ||
