YZO系列振动电动机（1～140KN）外形尺寸

来源：网络作者：网络转载 2019-10-01 阅读：932

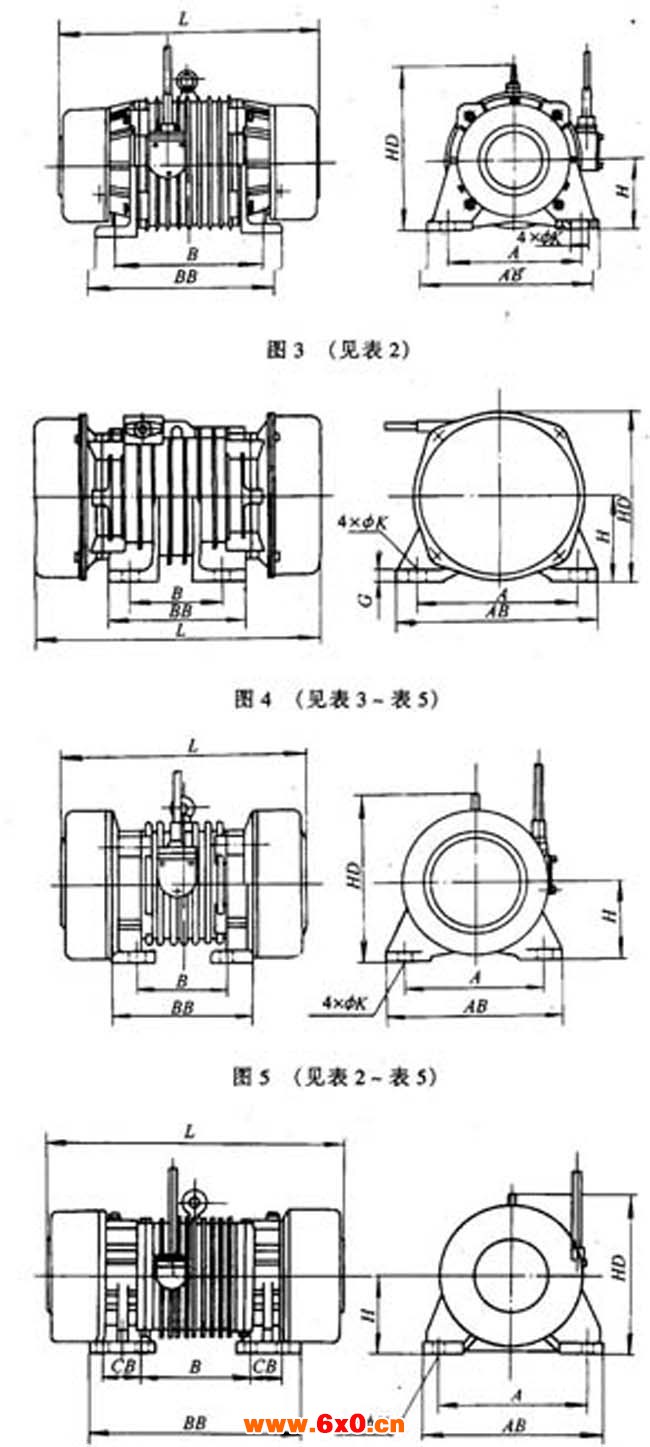

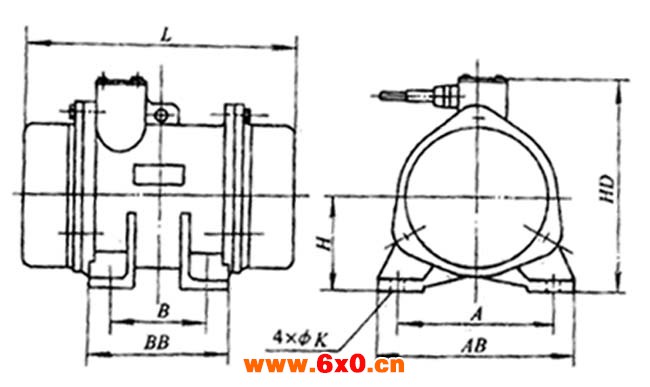

YZO系列振动电动机（1～140KN）外形尺寸

YZO系列振动电动机（1～140KN）外形尺寸

YZO系列振动电动机（1～140KN）外形尺寸

表2 振动次数2900/min电动机数据表

型号	额定功率 /KW	外形图号	安装尺寸/mm								安装螺栓尺寸	重量 /KG
YZO-1-2	额定功率 /KW	外形图号	A	B	H	AB	BB	B D	HD	L	K	重量 /KG
YZO-2-2	0.09	图2	120	40	63	145	70	150	190	10	M8	9
YZO-3-2	0.18	图2	150	80	90	180	130	190	230	12	M10	16
YZO-5-2	0.25	图2	150	90	90	180	130	190	245	14	M12	20
YZO-8-2	0.37	图2	180	110	100	220	150	220	310	18	M16	26
YZO-10-2A	0.75	图3	190	210	100	240	260	240	370	22	M20	45
YZO-20-2A	0.50	图3	250	260	130	310	330	310	440	26	M24	80
YZO-30-2A	2.20	图3	290	300	160	360	370	385	475	32	M30	120
YZO-50-2B	3.70	图5	350	220	190	430	310	400	580	39	M36	190

表3 振动次数1450次/min电动机数据表

型号	额定功率 KW	外形图号	安装尺寸/mm									安装螺栓尺寸	重量 kg
型号	额定功率 KW	外形图号	A	B	H	AB	BB	HD	L	CB	K	安装螺栓尺寸	重量 kg
YZO-2-4	0.12	图2	150	80	90	180	130	190	240		12	M10	16
YZO-3-4	0.18	图2	150	90	90	180	130	190	250		14	M12	22
YZO-5-4	0.25	图2	180	110	100	220	150	220	315		18	M16	30
YZO-8-4	0.37	图4、6	220	140	120	270	215	250	380		22	M20	55
YZO-10-4	0.55	图4	220	140	120	270	200	250	400		22	M20	57
YZO-16-4	0.75	图5	260	150	140	320	240	315	420		26	M24	90
YZO-17-4	0.85	图4	240	140	130	300	210	260	420		26	M24	70
YZO-20-4	1.10	图4	260	150	140	320	240	300	470		26	M24	95
YZO-30-4	1.50	图4	310	170	160	380	240	330	490		33	M30	120
YZO-32-4	1.50	图5	310	170	160	380	280	340	490		33	M30	130
YZO-50-4	2.20	图5	350	220	180	430	350	400	560		39	M36	200
YZO-75-4	3.70	图5	380	250	215	480	400	460	650		45	M42	290
YZO-100-4	6.30	图6	540	340	260	640	690	590	890	130	39	M36	650

表4 振动次数970次/min电动机数据表

型号	额定功率 KW	外形图号	安装尺寸/mm									安装螺栓尺寸	重量 kg
型号	额定功率 KW	外形图号	A	B	H	AB	BB	HD	L	CB	K	安装螺栓尺寸	重量 kg
YZO-2-6	0.12	图2	150	90	90	180	130	190	255		14	M12	21
YZO-3-6	0.25	图2	180	110	100	220	150	220	350		18	M16	35
YZO-5-6	0.37	图4	220	140	120	270	200	250	400		22	M20	60
YZO-8-6	0.4	图5	220	140	120	270	200	250	410		22	M20	60
YZO-10-6	0.75	图4、5	260	150	140	320	240	300	450		26	M24	75
YZO-20-6	1.5	图4、5	310	170	160	380	240	330	530		33	M30	110
YZO-30-6	2.2	图5	350	220	180	430	350	400	560		39	M36	200
YZO-50-6	3.7	图5	380	250	215	480	400	460	665		45	M42	300
YZO-75-6	5.5	图5	440	280	240	550	440	520	700		52	M48	450
YZO-100-6	7.5	图6	540	340	260	640	690	590	890	130	39	M36	700
YZO-140-6	10	图6	540	340	260	640	690	590	960	130	39	M36	860

表5 振动次数720/次min电动机数据表

型号	额定功率 KW	外形图号	安装尺寸/mm									安装螺栓尺寸	重量 kg
型号	额定功率 KW	外形图号	A	B	H	AB	BB	HD	L	CB	K	安装螺栓尺寸	重量 kg
YZO-5-8	0.37	图4	260	150	140	320	240	300	450		26	M24	75
YZO-10-8	0.75	图4	310	170	160	380	240	330	530		33	M30	120
YZO-20-8	1.5	图5	350	220	180	430	350	440	600		39	M36	200
YZO-30-8A	2.2	图5	380	250	215	480	400	460	670		45	M42	300
YZO-50-8A	3.7	图5	440	280	240	550	440	520	700		52	M48	450
YZO-75-8A	5.5	图6	540	340	260	640	690	590	910	130	39	M36	750
YZO-100-8A	7.5	图6	600	370	280	710	770	640	1010	150	45	M42	860
YZO-140-8A	10	图6	600	370	280	710	770	640	1100	150	45	M42	1000
