YJZ系列激振异步电动机（2～140KN）外形尺寸

来源：网络作者：网络转载 2019-10-01 阅读：763

YJZ系列激振异步电动机（2～140KN）外形尺寸

YJZ系列激振异步电动机（2～140KN）外形尺寸

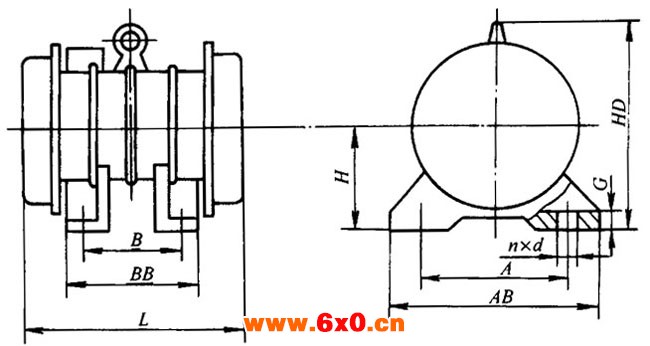

图1 YJZ（2极）电动外形尺寸图（见表2）

表2 （单位：mm）

型号	A	B	n×d	d	H	G	AB	BB	HD	L
YJZ1-2	120	80	4×φ10	φ1.0	65	10	145	70	170	200
YJZ2-2	150	80	4×φ14		90	14	180	130	200	230
YJZ2-2	150	80	4×φ14		90	14	180	130	200	260
YJZ5-2	180	110	4×φ18		100	16	240	170	220	330
YJZ10-2	180	110	4×φ18		100	16	240	170	220	390
YJZ20-2	260	150	4×φ26		145	24	325	214	295	480
YJZ30-2	310	170	4×φ33	φ1.5	160	28	380	280	363	520
YJZ50-2	350	220	4×φ35	φ1.5	190	33	430	350	385	580

YJZ系列激振异步电动机（2～140KN）外形尺寸

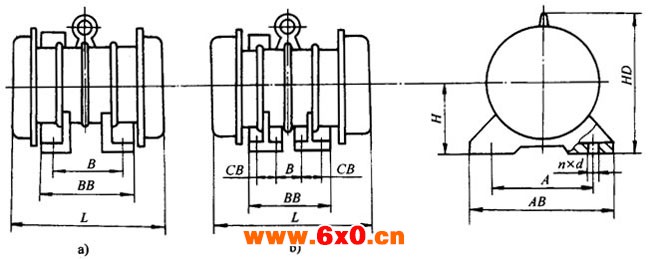

图2 YJZ（4、6、8极）电动机外形尺寸图（见表）

表3 YJZ系列4、6、8极数据表（单位：mm）

型号	A	B	CB	n×d	d	H	G	AB	BB	HD	L	结构图
YJZ2-4	150	80	—	4×φ14	φ1.0	90	14	180	130	200	240	a
YJZ3-4	150	80	—	4×φ14		90	14	180	130	200	250	a
YJZ5-4	180	110	—	4×φ18		100	16	240	170	220	330	a
YJZ10-4	220	140	—	4×φ22		120	18	270	200	250	390	a
YJZ20-4	260	150	—	4×φ26	φ1.5	145	24	325	214	295	480	a
YJZ30-4	310	170	—	4×φ33		160	28	380	280	363	530	a
YJZ75-4	350	220	—	4×φ35		190	33	430	350	385	590	a
YJZ100-4	380	125	—	4×φ35		210	35	480	364	447	650	b
YJZ2-6	440	140	—	4×φ45		240	35	530	450	520	720	b
YJZ2-6	180	110	—	4×φ18	φ1.0	100	16	240	170	220	375	a
YJZ2-6YJZ	220	140	—	4×φ22	φ1.0	120	18	270	200	250	400	a
YJZ2-6	260	150	—	4×φ26		145	24	325	214	295	497	a
YJZ2-6	260	150	—	4×φ26		145	24	325	214	295	497	a
YJZ2-6	310	170	—	4×φ33	φ1.5	160	28	380	280	363	600	a
YJZ2-6	350	220	—	4×φ35		190	33	430	350	385	648	a
YJZ2-6	380	254	—	4×φ35		210	35	480	364	447	699	a
YJZ2-6	440	280	—	4×φ45		240	35	545	380	497	730	a
YJZ2-6	540	340	130	4×φ39		260	40	640	690	590	890	a
YJZ2-6	540	340	130	4×φ45		280	40	640	690	590	960	a
YJZ2-8	260	150		4×φ26	φ1.0	145	24	325	214	295	450	a
YJZ2-8	310	170		4×φ33	φ1.0	160	28	380	280	363	530	a
YJZ2-8	350	220		4×φ35	φ1.5	190	33	430	350	385	580	a
YJZ2-8	380	254		4×φ35	φ1.5	210	35	480	364	447	710	a
YJZ2-8	440	280	130	4×φ52	φ2.0	240	40	550	450	520	780	b
YJZ2-8	540	340	150	4×φ39	φ1.5	260	40	640	690	590	910	b
YJZ2-8	600	370	150	4×φ45		280	40	710	770	640	1030	b
YJZ2-8	600	370	150	4×φ45		280	40	710	770	640	1100	b
