一、 述概
SEJ系列电磁制动三相异步电动机由电动机和附加圆盘式直流电磁制动器两部分组成，电动机部分符合GB755—《电机基本技术要求》的规定。该电动机具有结构牢固、制动可靠、转子无轴向窜动、制动力矩可调、制动器吸合气隙可自动补偿、使用方便等特点。
该电动机使用于各列要求快速制动、准确定位、往复运转的机械设备。
电动机的安装尺寸与Y系列电动机相同，符合TEC标准，制动器的结构再国内首创。
使用条件 冷却介质温度不超过40℃；海拔不超过1000m;月平均温度为25℃时，最大空气相对最温度为90%；电动机额定电压为380V，电磁铁的整流器输入交流额电压为220V，额顶频率为50HZ .
该系列电动机的工作制按GB755—《电机基本技术要求 》的规定,分为S1、S2、 S3 、 S4和S5五种类型,定义S1 工作制为基准工作制.
电动机在基础工作制时，机座号与额顶功率的关系见表1。
表1
机座号 | 同步转速/（r/min） | |||
3000 | 1500 | 1000 | 750 | |
7121 | 0.37 0.55 | 0.25 0.37 | 0.18 0.25 | |
8021 | 0.75 1.1 | 0.55 0.75 | 0.37 0.55 | |
9021 | 1.5 2.2 | 1.1 1.5 | 0.75 1.1 | |
10021 | 3.7 | 2.2 3 | 1.5 | |
112M | 4 | 4 | 2.2 | |
机座号 | 同步转速/（r/min） | |||
3000 | 1500 | 1000 | 750 | |
132S21 | 5.5 7.5 | 5.5 | 3 | 2.2 |
132M21 | 7.5 | 4 5.5 | 3 | |
160M21 | 11 15 | 11 | 7.5 | 4 5.5 |
160L | 18.5 | 15 | 11 | 7.5 |

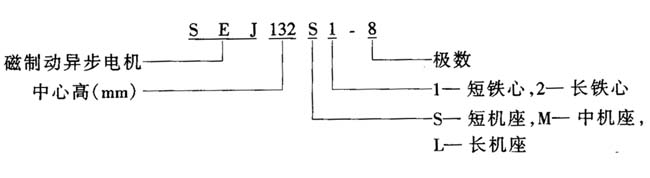

型号说明：
